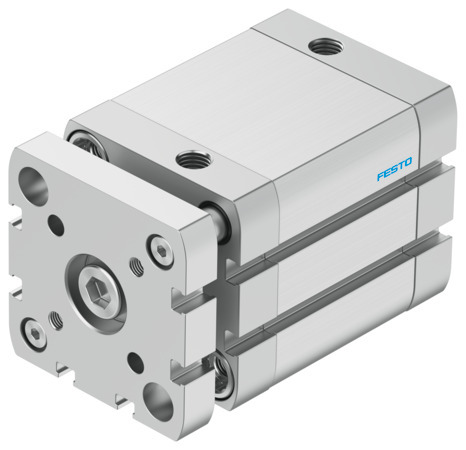

ADNGF-50-40-PPS-A Vérin compact FESTO 574045
Référence : H2505706230
Référence web : A700-A551999
Référence fabricant : 574045
Référence web : A700-A551999
Référence fabricant : 574045
ADNGF-50-40-PPS-A Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Structure de construction | Piston, Tige de piston, Tube profilé |
| Position de montage | indifférent |
| Raccord pneumatique | G1/8 |
| Pression de service (BAR) | 1.4, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | TPE-U(PUR) |
| Matériau du couvercle | Alliage d'aluminium corroyé, anodisé |
| Selon la norme | ISO 21287 |
| Course (MM) | 40 |
| Amortissement | PPS : Amortissement de fin course pneumatique auto-ajustable |
| Détection de position | pour capteurs de proximité |
| Longueur d’amortissement (MM) | 6 |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 50 mm |
| Sécurité anti-rotation/guidage | Tige de guidage avec étrier |
| Force théorique à 6 bar, avance (N) | 1178 |
| Matériau du tube de vérin | Alliage d’aluminium anodisé |
| Energie d’impact aux fins de course (J) | 2,8 |
| Force théorique sous 6 bar, recul (N) | 1057 |
| Masse déplacée (G) | 420 |
| Matériau vis à embase | Acier |
| Matériau de plaque d'extrémité | Alliage d'aluminium corroyé, anodisé |
| Série | ADNGF |
| Type de produit | Vérin compact |
