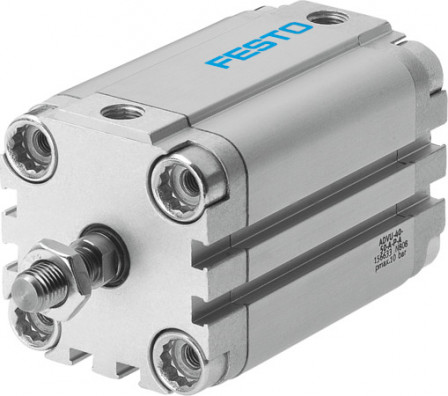

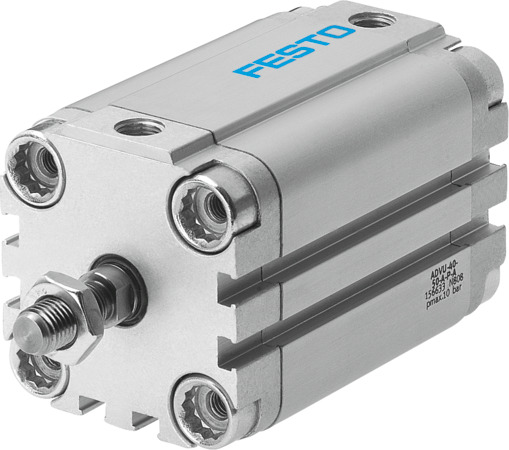

ADVU-80-10-A-P-A Vérin compact FESTO 156654
Référence : D2505700061
Référence web : A700-A104469
Référence fabricant : 156654
Référence web : A700-A104469
Référence fabricant : 156654
ADVU-80-10-A-P-A Vérin compact
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Vérin compact ADVU-80-10-A-P-A pour détection sans contact, Extrémité de tige de piston filetée. Course=10 mm, Diamètre de piston=80 mm, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent, Mode de fonctionnement=à double effet
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991217 |
| Structure de construction | Piston, Tige de piston |
| Position de montage | indifférent |
| Mode de fixation | au choix :, avec accessoires, à trou débouchant |
| Raccord pneumatique | G1/8 |
| Pression de service (PSI) | 0,06, 0,6, 1, 10, 145, 8,7 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié |
| Ø du piston | 80 mm |
| Force théorique à 6 bar, avance (N) | 3016 |
| Extrémité de la tige de piston | Filetage |
| Masse déplacée à 0 mm de course (G) | 307 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 25 |
| Poids de base à 0 mm de course (G) | 1772 |
| Poids additionnel par 10 mm de course (G) | 168 |
| Matériau du tube de vérin | Alliage d'aluminium corroyé |
| Variantes | Tige de piston sur 1 côté |
| Energie d’impact aux fins de course (J) | 0,75 |
| Force théorique sous 6 bar, recul (N) | 2827 |
| Matériau vis à embase | Acier zingué |
| Matériau joints d'étanchéité dynamiques | NBR, TPE-U (PU) |
| Série | ADVU |
| Type de produit | Vérin compact |
