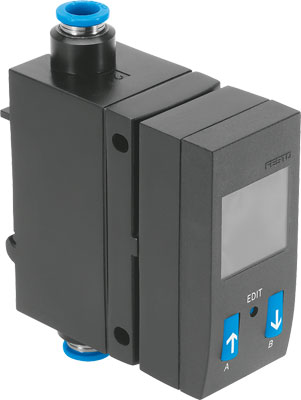

capteur de débit SFAB-50U-HQ6-2SA-M12

capteur de débit SFAB-50U-HQ6-2SA-M12 FESTO 565389

Voir les détails techniques

Références

H2500900107

Web : A700-A618482

Fabricant : 565389

Détails techniques

Connexion électrique	Connecteur mâle droit, M12x1, à 5 pôles
Degré de protection	IP65
Poids du produit (g)	600
Position de montage	indifférent
Mode de fixation	au choix :, à rail symétrique, à support mural/plan, à trou débouchant
Pression de service (BAR)	0, 10
Raccord pneumatique	QS-6
Fluide de service	Air comprimé selon ISO8573-1:2010 [6:4:4], Azote
Température du fluide (°C)	0, 50
Température ambiante (°C)	0, 50
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Marque CE (voir déclaration de conformité)	Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM
Matériau corps	renforcé PA
Agrément	RCM Mark, c UL us - Recognized (OL)
Plage de tension de service CC (V)	15, 30
Grandeur mesurée	Consommation, Débit
Fonction d'élément de commutation	Normalement fermé, Normalement ouvert
Courant de sortie max. (MA)	<= 100 mA
Protection contre les inversions de polarité	pour toutes les connexions électriques
Symbole KC	KC-EMV
Certificat entité exposante	UL E322346
Principe de mesure	thermique
Sortie TOR	2 x PNP ou 2 x NPN commutable
Résistance aux courts-circuits	oui
Sortie analogique	4 - 20 mA
Résistance de charge max. sortie en courant (Ohm)	500
Fonction de commutation	Comparateur de seuil, Comparateur à fenêtre
Type d'affichage	LCD bleu rétro-éclairé
Unité(s) représentable(s)	l, l/h, l/min, m3, scf, scfm
Valeur initiale pour la plage de mesure de débit (l/min)	0.5
Valeur finale pour la plage de mesure de débit (l/min)	50
Précision du débit	± (3% o.m.v. + 0,3% FS)
Sens d’écoulement	P1 -> P2, unidirectionnel
Température nominale (°C)	23
Reproductibilité de l'origine en ± %FS (%FS)	0.2
Reproductibilité de la marge en ± %FS (%FS)	0.8
Courbe de caractéristique pour la valeur initiale du débit (l/min)	0
Courbe de caractéristique pour la valeur finale du débit (l/min)	50
Valeur initiale de la courbe de caractéristique de sortie (mA)	4
Valeur finale de la courbe de caractéristique de sortie (mA)	20
Chute de pression (mbar)	< 100 mbar
Brochage selon norme	EN 60947-5-2
Série	SFAB
Type de produit	Capteur de débit

Sur commande

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
