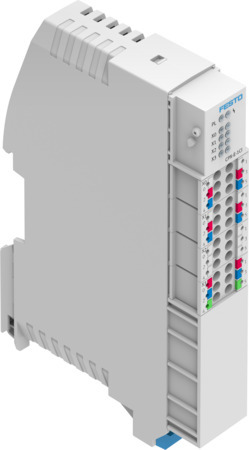

CPX-E-1CI Module compteur

CPX-E-1CI Module compteur FESTO 4827505

Voir les documents Voir les détails techniques

Références

Web : A700-D081996

Fabricant : 4827505

Documents

Détails techniques

Degré de protection	IP20
Poids du produit (g)	88
Mode de fixation	à rail symétrique
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Marque CE (voir déclaration de conformité)	selon la directive européenne CEM
Température de stockage (°C)	-20, 70
Matériau corps	PA
Dimension modulaire (MM)	18.9
Agrément	RCM Mark, c UL us - Listed (OL)
Humidité relative de l'air	95 %, sans condensation
Dimensions (l x L x h)	18,9 mm x 76,6 mm x 124,3 mm
Protection par fusibles (court-circuit)	Fusible électronique interne par module
Temps 'antirebond' à l'entrée	0,02 ms, 0,1 ms, 3 ms
Séparation de potentiel canal-canal	non
Niveau de commutation	Signal 0 : <= 5 V, Signal 1 : >= 11 V
Symbole KC	KC-EMV
Certificat entité exposante	UL E239998
Caractéristique entrées	Selon IEC 61131-2, type 3
Logique de commutation des entrées	Capteurs à 2 fils selon IEC 61131-2, Capteurs à 3 fils selon IEC 61131-2, PNP (à commutation positive)
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27
Volume d'adressage max. des entrées (Byte)	12
Volume d'adressage max. des sorties (Byte)	2
Alimentation électrique, fonction	Alimentation du codeur
Alimentation électrique, type de connexion	Barrette de fixation
Alimentation électrique, technique de connexion	borne à ressort
Alimentation, nombre de pôles/fils	6
Autonomie en cas de coupure de courant (MS)	10
Séparation de potentiel canal - bus interne	non
Nombre d'entrées	4
Entrées max. de courant résiduel par module (A)	1.8
Remarque sur la température ambiante	-5 - 60 °C avec un montage à la verticale
Diagnostic par LED	Erreur du codeur, Erreur par module, Etat par canal, Panne d'alimentation du codeur, Régime normal de l'alimentation du capteur, Régime normal du capteur
Diagnostic par bus	Court-circuit/Surcharge alimentation du capteur, Erreur de paramètre, Erreur sur le système de mesure, Surveillance d'erreur de piste, Surveillance d'impulsion nulle, Surveillance rupture de fil
Paramètres de module	Comportement de verrouillage, Evaluation des signaux, Evénement de verrouillage, Impulsion/impulsion nulle, Internal Revision ID, Limite de comptage inférieure, Limite de comptage supérieure, Signal de verrouillage, Surveillance d'erreur de piste, Surveil
Paramètres de canal	Prolongation des signaux
Alimentation électrique, section du fil (mm2)	0.2, 1.5
Alimentation électrique, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Consommation interne avec tension de service nominale électronique/capteurs	Typ. 15 mA
Tension de service nominale électronique/capteurs DC (V)	24
Variations de tension admissibles électronique/capteurs	± 25 %
Connexion électrique, entrée, fonction	Digitaleingang
Connexion électrique, entrée, type de connexion	2 x bornier
Connexion électrique, entrée, technologie de connexion	borne à ressort
Connexion électrique, entrée, nombre de pôles/fils	6
Connexion électrique, entrée, section du fil (mm2)	0.2, 1.5
Connexion électrique, entrée, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Connexion électrique, entrée 2, fonction	Entrée de comptage
Connexion électrique, entrée 2, type de connexion	Barrette de fixation
Connexion électrique, entrée 2, technique de connexion	borne à ressort
Connexion électrique, entrée 2, nombre de pôles/fils	6
Connexion électrique, entrée 2, brochage	00995848
Connexion électrique, entrée 2, section du fil (mm2)	0.2, 1.5
Connexion électrique, entrée 2, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Type de produit	Module compteur
Série	CPX
