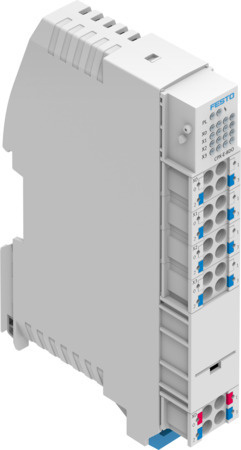

CPX-E-8DO Module de sortie numérique

CPX-E-8DO Module de sortie numérique FESTO 4080491

Voir les documents Voir les détails techniques

Références

Web : A700-D082000

Fabricant : 4080491

Documents

Détails techniques

Degré de protection	IP20
Poids du produit (g)	93
Mode de fixation	à rail symétrique
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Marque CE (voir déclaration de conformité)	selon la directive européenne CEM
Température de stockage (°C)	-20, 70
Matériau corps	PA
Dimension modulaire (MM)	18.9
Agrément	RCM Mark, c UL us - Listed (OL)
Humidité relative de l'air	95 %, sans condensation
Nombre de sorties	8
Dimensions (l x L x h)	18,9 mm x 76,6 mm x 124,3 mm
Protection par fusibles (court-circuit)	Fusible électronique interne par canal
Séparation de potentiel canal-canal	non
Symbole KC	KC-EMV
Certificat entité exposante	UL E239998
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27
Logique de commutation des sorties	PNP (à commutation positive)
Volume d'adressage max. des sorties (Byte)	1
Alimentation électrique, type de connexion	Barrette de fixation
Alimentation électrique, technique de connexion	borne à ressort
Alimentation, nombre de pôles/fils	4
Séparation de potentiel canal - bus interne	oui
Sorties max. de courant résiduel par module (A)	4
Courbe caractéristique des sorties	Selon IEC 61131-2, type 0,5
Remarque sur la température ambiante	-5 - 60 °C avec un montage à la verticale
Diagnostic par LED	Erreur par canal, Erreur par module, Etat par canal
Diagnostic par bus	Court-circuit/Surcharge sortie, Erreur module, Sous-tension alimentation de puissance
Paramètres de module	Diagnostic court-circuit sortie, Diagnostic sous-tension alimentation de puissance, Réaction après court-circuit/surcharge
Paramètres de canal	Forçage canal x
Consommation interne pour une tension de service nominale	Typ. 34 mA
Tension de service nominal DC sorties (V)	24
Permissible voltage fluctuations, load	± 25 %
Alimentation électrique, section du fil (mm2)	0.2, 1.5
Alimentation électrique, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Protection contre les contacts directs ou indirects	Très basse tension de sécurité (TBTS)
Raccordement électrique, sortie, fonction	Digitalausgang
Connexion électrique, sortie, type de connexion	4 x bornier
Connexion électrique, sortie, technologie de connexion	borne à ressort
Connexion électrique, sortie, nombre de pôles/fils	4
Connexion électrique, sortie, section du fil (mm2)	0.2, 1.5
Connexion électrique, sortie, remarque sur la section du fil	0,2 - 2,5 mm² pour fil flexible sans embout
Type de produit	Module de sortie numérique
Série	CPX
