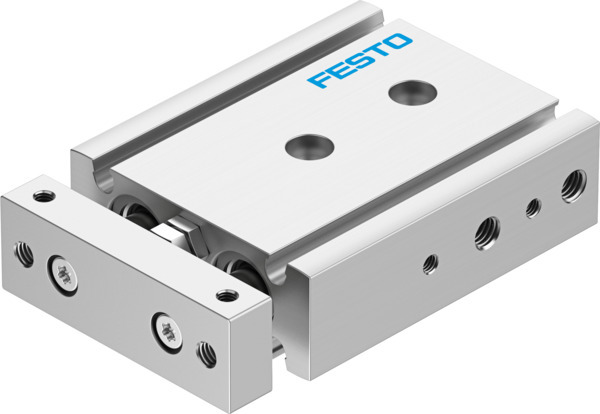

DGTZ-GF-10-10-P-A Vérin à double piston FESTO 8100554
Voir les documents
Voir les détails techniques
Références
Web : A700-D070813
Fabricant : 8100554
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -10, 80 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991249 |
| Structure de construction | Guidage |
| Position de montage | indifférent |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 1.5, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | HNBR |
| Matériau du couvercle | Alliage d'aluminium corroyé |
| Course (MM) | 10 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | pour capteurs de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Guidage à palier lisse |
| Ø du piston | 10 mm |
| Force théorique à 6 bar, avance (N) | 94 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Energie d’impact aux fins de course (NM) | 0,08 |
| Force théorique sous 6 bar, recul (N) | 60 |
| Masse déplacée (G) | 135 |
| Zone de fin de course/Longueur réglable (MM) | 10 |
| Mode de fonctionnement de l'unité d'entraînement | Etrier |
| Charge utile max. selon course distance définie xs (N) | 6,3 |
| Type de produit | Vérin à double piston |
| Série | DGTZ |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
