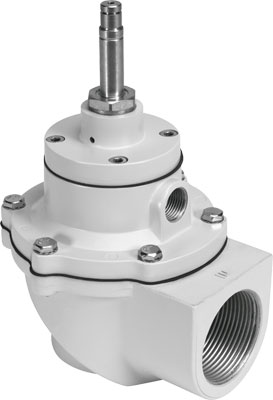

distributeur de base VZWE-E-M22C-M-G112-400-H

distributeur de base VZWE-E-M22C-M-G112-400-H FESTO 1239565

Voir les documents Voir les détails techniques

Références

Web : A700-D085384

Fabricant : 1239565

Fin de commercialisation
Produit remplacé

Documents

Détails techniques

Degré de protection	IP65
Poids du produit (g)	1300
Conception	Distributeur à diaphragme, Passage en équerre
Mode d'actionnement	électrique
Principe d'étanchéité	mou (joint)
Position de montage	indifférent
Mode de fixation	avec filetage, vissé
Diamètre nominal (MM)	40
Fonction de distributeur	2/2 monostable, fermé
Sens d'écoulement	irréversible
Pression de service (BAR)	0.35, 8
Type de rappel	Ressort mécanique
Type de commande	piloté
Moyen	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 60
Débit Kv (m3/h)	48
Note sur la matière	Conforme RoHS, Contenant de substances de silicone
Classe de résistance à la corrosion KBK	3 - Effets de corrosion forts
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification impossible
Temps de commutation Arrêt (ms)	<= 100 ms
Temps de commutation Marche (ms)	<= 30 ms
Matériau joints	NBR
Matériau corps	Aluminium moulé sous pression
Commande manuelle auxiliaire	pas de
Matériau vis	Acier fortement allié inoxydable
Raccordement vanne de process 1	G1 1/2
Raccordement vanne de process 2	G1 1/2
Différence de pression (bar)	0.35
Référence matériau : boîtier	EN AC-47100D
Référence matériaux, vis	1.4301
Matériau tube d'induit	Acier fortement allié
Matériau diaphragme	NBR-PA
Couple de serrage max. du filetage de raccordement (NM)	240
Série	VZWE
Type de produit	Distributeur de base
Obsolète	1
