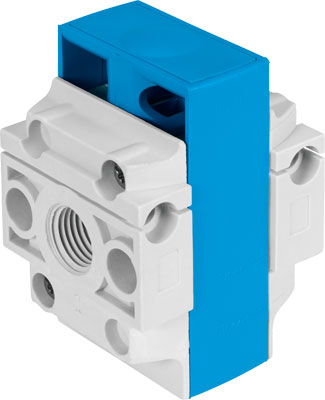

distributeur de mise en circuit HE-1/4-DB-MINI FESTO 3563687
Voir les documents
Voir les détails techniques
Références
D2501001673
Web : A700-D073901
Fabricant : 3563687
Documents
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Poids du produit (g) | 66 |
| Conception | Distributeur de mise en circuit |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | Pose de conduites, à trou débouchant |
| Fonction de distributeur | 3/2 bistable |
| Pression de service (BAR) | 0, 10 |
| Fonction d'échappement | non réglable |
| Type de commande | direct |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (°C) | -5, 50 |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Débit nominal normal (l/min) | 2300 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification impossible |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Matériau joints | FPM |
| Matériau corps | renforcé PA |
| Dimension modulaire (MM) | 44 |
| Commande manuelle auxiliaire | pas de |
| Valeur b | 0.8 |
| Valeur C (l/sbar) | 6.3 |
| Taille | Mini |
| Pression de service MPa (MPa) | 0, 1 |
| Série | DB |
| Classe de pureté de l'air en sortie | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Sécurité d'actionnement | Cadenas (en option) |
| Matériau piston tiroir | POM |
| Débit nominal standard 2-3 (l/min) | 700 |
| Série | HE |
