DSNU-12-70-P-A Vérin normalisé FESTO 5249943
Référence web : A700-G541495
Référence fabricant : 5249943
Référence fabricant : 5249943

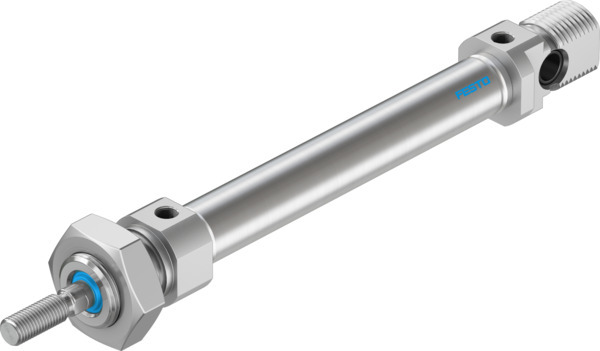

DSNU-12-70-P-A Vérin normalisé
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991217 |
| Structure de construction | Piston, Tige de piston, Tube de vérin |
| Position de montage | Indifférente |
| Mode de fixation | avec accessoires |
| Raccord pneumatique | M5 |
| Pression de service (BAR) | 0,15, 1, 1,5, 10 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Matériau joints d'étanchéité | NBR, TPE-U (PU) |
| Conforme à la norme | CETOP RP 52 P, ISO 6432 |
| Matériau du couvercle | Alliage d'aluminium corroyé, Anodisé incolore |
| Course (MM) | 70 |
| Amortissement | bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | Pour capteur de proximité |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier inoxydable fortement allié |
| Ø du piston | 12 mm |
| Force théorique à 6 bar, avance (N) | 67,9 |
| Classe de salle blanche | Classe 6 selon ISO 14644-1 |
| Filetage de la tige de piston | M6 |
| Extrémité de la tige de piston | Filetage |
| Masse déplacée à 0 mm de course (G) | 18,5 |
| Poids additionnel de la masse déplacée par 10 mm de course (G) | 2 |
| Poids de base à 0 mm de course (G) | 75 |
| Poids additionnel par 10 mm de course (G) | 4 |
| Matériau du tube de vérin | Acier inoxydable fortement allié |
| Variantes | Tige de piston simple |
| Energie d’impact aux fins de course (J) | 0,07 |
| Force théorique sous 6 bar, recul (N) | 50,9 |
| Série | DSNU |
