DSNU-40-160-P-A Vérin cylindrique FESTO 195996

Référence : D2505701215
Référence web : A700-A355992
Référence fabricant : 195996

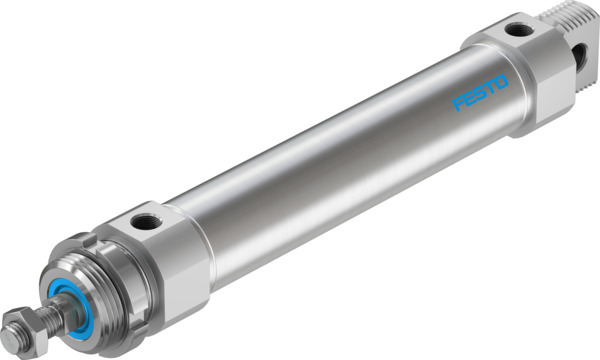

DSNU-40-160-P-A Vérin cylindrique

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Vérin cylindrique DSNU-40-160-P-A pour détection de la position, avec bagues d'amortissement élastiques aux fins de course. Diverses possibilités de fixation, avec et sans éléments de fixation additionnels. Course=160 mm, Diamètre de piston=40 mm, Filetage de tige de piston=M12x1,25, Amortissement=P : Bagues/plaques d'amortissement élastiques des deux côtés, Position de montage=indifférent

Documentations techniques

Fiches technique

Détails techniques

Température ambiante (GC)	-20, 80
Conformité PWIS	VDMA24364-B1/B2-L
Symbole	991217
Structure de construction	Piston, Tige de piston, Tube de vérin
Position de montage	indifférent
Mode de fixation	avec accessoires
Raccord pneumatique	G1/4
Pression de service (BAR)	1, 10
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	2 - Effets de corrosion moyens
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Matériau joints d'étanchéité	NBR, TPE-U (PU)
Matériau du couvercle	Alliage d'aluminium corroyé
Course (MM)	160
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Ø du piston	40 mm
Force théorique à 6 bar, avance (N)	752,9
Filetage de la tige de piston	M12x1,25
Matériau du tube de vérin	Acier inoxydable fortement allié
Force théorique sous 6 bar, recul (N)	633,3
Masse déplacée (G)	486
Série	DSNU
Type de produit	Vérin cylindrique
