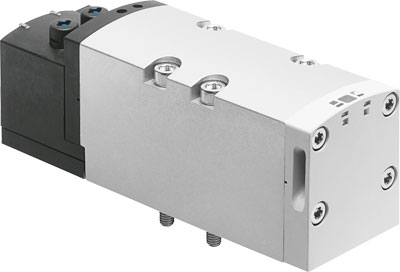

ELECTRODISTRIBUTEUR VSVA-B-T32C-AZD-D2-2AT1L FESTO 560806
Voir les documents
Voir les détails techniques
Références
Web : A700-D080251
Fabricant : 560806
Documents
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Connexion électrique | Plug-in, selon ISO 5599-2 |
| Degré de protection | IP65, NEMA 4 |
| Poids du produit (g) | 740 |
| Conception | Piston tiroir |
| Mode d'actionnement | électrique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Fonction de distributeur | 2x3/2 monostable, fermé |
| Sens d'écoulement | irréversible |
| Pression de service (BAR) | 3, 10 |
| Fonction d'échappement | - via une embase avec limiteur de débit, - via une embase pour montage individuel, réglable |
| Type de commande | piloté |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (°C) | -5, 50 |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne sur les équipements basse tension |
| Débit nominal normal (l/min) | 2400 |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Raccord pneumatique 1 | Embase de taille 2 selon ISO 5599-2 |
| Raccord pneumatique 2 | Embase de taille 2 selon ISO 5599-2 |
| Raccord pneumatique 3 | Embase de taille 2 selon ISO 5599-2 |
| Largeur (MM) | 52 |
| Alimentation en air de pilotage | externe |
| Pression de commande (bar) | 3, 10 |
| Temps de commutation Arrêt (ms) | 70 |
| Temps de commutation Marche (ms) | 35 |
| Matériau joints | FPM, HNBR, NBR |
| Matériau corps | Aluminium moulé sous pression, PA |
| Dimension modulaire (MM) | 59 |
| Commande manuelle auxiliaire | Monostable, bistable |
| Raccord pneumatique 4 | Embase de taille 2 selon ISO 5599-2 |
| Raccord pneumatique 5 | Embase de taille 2 selon ISO 5599-2 |
| Caractéristiques de bobine | 110/120 V CA: 50/60 Hz, puissance 1,0 VA |
| Conforme à la norme | ISO 5599-2 |
| Raccord de pilotage auxiliaire 12/14 | Embase de taille 2 selon ISO 5599-2 |
| Résistance aux tensions transitoires (kV) | 2.5 |
| Degré d'encrassement | 3 |
| Matériau vis | Acier galvanisé |
| Humidité relative de l'air | 0 - 90 % |
| Facteur de marche | 100% |
| Variations de tension admissibles | +/- 10 % |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Raccord d'échappement de pilotage 82/84 | au choix :, canalisé, non canalisé selon la norme |
| Indication de l'état du signal | LED |
| Débit du distributeur (l/min) | 3000 |
| Débit distributeur sur embase unitaire (l/min) | 2600 |
| Débit distributeur à enchaînement pneumatique (l/min) | 2400 |
| Série | VSVA |
| Obsolète | 1 |
Ce produit m'intéresse
Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
