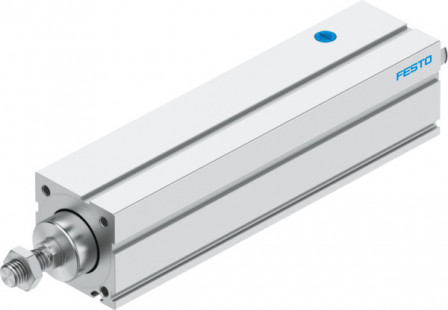

EPCC-BS-45-125-10P-A Vérin électrique

EPCC-BS-45-125-10P-A Vérin électrique FESTO 5428872

Voir les documents Voir les détails techniques

Références

Web : A700-D072798

Fabricant : 5428872

Documents

Détails techniques

Degré de protection	IP40
Température ambiante (GC)	0, 60
Conformité PWIS	VDMA24364-Zone III
Matériau du boîtier	Alliage d'aluminium corroyé, Anodisé lisse
Symbole	991941
Structure de construction	Vérin électrique, avec vis à billes
Position de montage	indifférent
Mode de fixation	avec accessoires, taraudé
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Température de stockage (GC)	-20, 60
Facteur de marche	100%
Taille	45
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Vitesse de rotation max. (PMI)	3600
Humidité relative de l'air	0 - 95 %, sans condensation
Couple moteur max. (NM)	0,9
Poussée max. Fx (N)	450
Couple moteur à vide (NM)	0,16
Course (MM)	125
Détection de position	Pour capteur de proximité
Matériau tige de piston	Acier fortement allié inoxydable
Sécurité anti-rotation/guidage	à palier lisse
Classe de salle blanche	Classe 9 selon ISO 14644-1
Filetage de la tige de piston	M10x1,25
Jeu axial d'inversion (MIM)	100
Diamètre de la vis (MM)	10
Pas de la vis (Y13)	10
Angle de torsion max. de la tige de piston +/- (DEG)	1
Extrémité de la tige de piston	Filetage
Type de moteur	Moteur pas-à-pas, Servomoteur
Type de vis	Vis à billes
Accélération max. (MS2)	15
Vitesse maximale max. (M/S)	0,6
Répétabilité	±0,02 mm
Force radiale max. au niveau arbre d'entraînement (N)	180
Valeur indicative de charge utile, horizontal (KG)	60
Valeur indicative de charge utile, verticale (KG)	30
Moment d'inertie JH par mètre de course (KGC)	0,0711
Moment d'inertie de masse JL par kg de charge utile (KGC)	0,0253
Moment d’inertie de masse JO (KGC)	0,0153
Masse déplacée à 0 mm de course (G)	179
Poids additionnel de la masse déplacée par 10 mm de course (G)	4,9
Poids de base à 0 mm de course (G)	555
Poids additionnel par 10 mm de course (G)	41
Matériau d'écrou de broche	Acier
Matériau vis	Acier à roulement
Energie d’impact aux fins de course (J)	0,012
Couple max. Mx (NM)	0
Couple max. My (NM)	2,9
Couple max. Mz (NM)	2,9
Réserve de course (MM)	0
Intervalle d’entretien	Graissage à vie
Vitesse max. de mise en référence (M/S)	0,01
Type de produit	Vérin électrique
Série	EPCC
