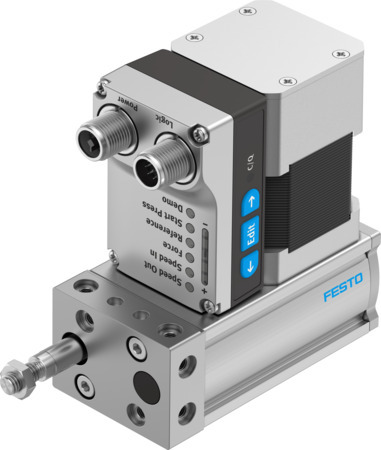

EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA Module de vérin électrique

EPCE-TB-45-20-FL-MF-ST-M-H1-PLK-AA Module de vérin électrique FESTO 8101544

Voir les documents Voir les détails techniques

Références

Web : A700-D085647

Fabricant : 8101544

Documents

Détails techniques

Fluctuations de tension admissibles	+/- 15 %
Degré de protection	IP40
Température ambiante (GC)	0, 50
Conformité PWIS	VDMA24364-Zone III
Matériau du boîtier	Alliage d'aluminium corroyé, Anodisé
Marquage CE (voir la déclaration de conformité)	Selon directive européenne CEM, Selon la directive européenne RoHS
Marquage UKCA (voir la déclaration de conformité)	selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM
Symbole	997342
Structure de construction	Vérin électrique, avec actionneur intégré, avec courroie crantée
Position de montage	indifférent
Mode de fixation	avec accessoires, avec douille de centrage, taraudé, à trou débouchant
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	0 - Aucun effet de corrosion
Température de stockage (GC)	-20, 60
Certification	RCM Mark
Matériau du couvercle	Alliage d'aluminium corroyé, anodisé
Facteur de marche	100%
Taille	45
Humidité relative de l'air	0 - 90 %
Division de la courroie crantée (MM)	2
Poussée max. Fx (N)	85
Matériau courroie crantée	Polychloroprène avec fibre de verre
Course (MM)	20
Détection de position	Codeur moteur
Matériau tige de piston	Acier fortement allié inoxydable
Sécurité anti-rotation/guidage	à palier lisse
Filetage de la tige de piston	M6
Extrémité de la tige de piston	Filetage
Type de moteur	Moteur pas-à-pas
Accélération max. (MS2)	9
Vitesse maximale max. (M/S)	0,44
Répétabilité	±0,05 mm
Valeur indicative de charge utile, horizontal (KG)	5
Valeur indicative de charge utile, verticale (KG)	2,5
Masse déplacée à 0 mm de course (G)	87
Poids additionnel de la masse déplacée par 10 mm de course (G)	4,55
Poids de base à 0 mm de course (G)	813
Poids additionnel par 10 mm de course (G)	29
Note sur la température ambiante	Au-dessus de la température ambiante de 30 °C, il convient de réduire la puissance de 2 % par °K.
Energie d’impact aux fins de course (J)	0,003
Masse déplacée (G)	96
Classe de protection d'isolation	B
Indicateur de position du rotor	Codeur absolu, monotour
Principe de mesure de l'indicateur de position du rotor	Magnétique
Marquage KC	KC-CEM
Logique de commutation des entrées	PNP (à commutation positive)
IO-Link®, technique de raccordement	Connecteur mâle
IO-Link®, nombre de ports	1
IO-Link®, classe de port	A
IO-Link®, version du protocole	Appareil V 1.1
IO-Link®, mode de communication	COM3 (230,4 kbaud)
IO-Link®, largeur des données de process IN	2 octets
IO-Link®, durée de cycle minimale	1 ms
Affichage	LED
Courant nominal (A)	3
Interface de paramétrage	IO-Link, Interface utilisateur
Nombre d'entrées logiques numériques	2
Caractéristiques entrée logique	Configurable, sans isolation galvanique
Zone de travail de l'entrée logique (V)	24
Nombre de sorties logiques numériques 24 V CC	2
Propriétés des sorties logiques numériques	Sans isolation galvanique, configurable
Courant max. des sorties logiques numériques (MA)	100
Spécification d'entrée logique	Selon IEC 61131-2, type 1
Couple max. Mx (NM)	0
Couple max. My (NM)	0,4
Couple max. Mz (NM)	0,4
Témoin de fonctionnement	LED
Résistance aux vibrations	Test d'application de transport au niveau de sévérité 1 selon FN 942017-4 et EN 60068-2-6
Résistance aux chocs	Essai de chocs avec degré de sévérité 1 selon FN 942017-5 et EN 60068-2-27
Consommation max. (A)	3000
IO-Link®, assistance mode SIO	Oui
IO-Link®, contenu des données de traitement IN	State Device 1 bit, State In 1 bit, State Intermediate 1 bit, State Move 1 bit, State Out 1 bit
Fonctions supplémentaires	Détection des fins de course intégrée, Interface utilisateur
Alimentation électrique, type de connexion	Connecteur mâle
Alimentation électrique, technique de raccordement	M12x1, codage T selon EN 61076-2-111
Alimentation électrique, schéma de câblage	995989
Alimentation électrique, nombre de pôles/fils	4
Consommation max. logique (MA)	0,3
IO-Link®, largeur des données des opérations OUT	2 octets
Longueur de câble max.	15 m entrées, 15 m sorties, 20 m pour fonctionnement IO-Link®
Logique de commutation des sorties	PNP (à commutation positive)
Tension nominale CC (V)	24
Classe de protection	III
Diamètre effectif du pignon d'attaque (MM)	10,18
Réserve de course (MM)	0
Constante d'avance (Y13)	32
Durée de vie de référence (KM)	200
Référencement	Bloc de butée fixe négatif, Bloc de butée fixe positif
Intervalle d’entretien	Graissage à vie
Surveillance de température	Capteur de température CMOS de précision intégré avec sortie analogique, Mise hors circuit en cas d'échauffement
Résolution d'indicateur de position du rotor (BIT)	16
IO-Link®, contenu des données de service IN	Force 32 bits, Position 32 bits, Speed 32 bits
IO-Link®, mémoire de données requise (KB)	500
IO-Link®, contenu des données de traitement OUT	Move Intermediate 1 bit, Move in 1 bit, Move out 1 bit, Quit Error 1 bit
Vitesse « Speed Press » (M/S)	0,02
Interface logique, type de connexion	Connecteur mâle
Interface logique, technique de raccordement	M12x1, codage A selon EN 61076-2-101
Interface logique, nombre de pôles/fils	8
Interface logique, schéma de câblage	992264
Dilatation de la courroie crantée (%)	0.31
Type de produit	Module de vérin électrique
Série	EPCE
