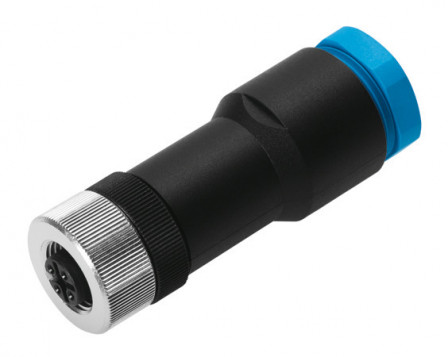

FBSD-GD-13,5 Connecteur femelle FESTO 18496
Voir les documents
Voir les détails techniques
Références
Web : A700-D073175
Fabricant : 18496
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Connecteur femelle FBSD-GD-13,5 pour connexion bus de terrain aux terminaux de distributeurs Selon la norme=(* EN 61076-2-101, * EN 61984), Mode de fixation=avec écrou-raccord, Position de montage=indifférent, Poids du produit=40 g, Connexion électrique=(* à 4 pôles, * Connecteur femelle droit/borne à vis, * Brochage type A, selon EN 175301-803, * M12x1)
| Raccord électrique | 4 pôles, Connecteur femelle droit/Borne à vis, Forme A, M12x1 |
| Degré de protection | IP67 |
| Température ambiante (GC) | -40, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Renforcé de polyamide |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour les équipements électriques |
| Position de montage | indifférent |
| Mode de fixation | avec écrou-raccord |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Selon la norme | EN 61076-2-101, EN 61984 |
| Plage de tension de service CC (V) | <= 250 V |
| Plage de tension de service CA (V) | <= 250 V |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 2,5 |
| Diamètre de câble autorisé (MM) | 10, 12 |
| Section de raccordement (I2) | 0,75 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Bronze, Bronze blanc, revêtu |
| Matériau d'écrou-raccord | Nickelé, Zinc moulé sous pression |
| Couleur du boîtier | noir |
| Presse-étoupe | Pg13,5 |
| Série | FBSD |
| Type de produit | Connecteur femelle |
