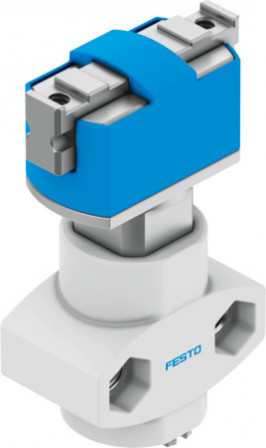

HGPM-08-EO-G6 Pince à serrage parallèle FESTO 197559
Voir les documents
Voir les détails techniques
Références
Web : A700-A171744
Fabricant : 197559
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Pince à serrage parallèle HGPM-08-EO-G6 Micro, compensation de course. Taille=8, Course par mors de pince=2 mm, Précision d'échange max.=0,2 mm, Répétitivité pince=<= 0,05 mm, Nombre de mors de pince=2
| Température ambiante (GC) | 5, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Alliage d'aluminium corroyé, Anodisé |
| Symbole | 991897 |
| Structure de construction | Plan incliné |
| Mode de fixation | à trou débouchant |
| Raccord pneumatique | M3 |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Taille | 08 |
| Moment d’inertie de masse (KGC) | 0,00922 |
| Détection de position | sans |
| Course par mors de pince (MM) | 2 |
| Précision de remplacement max. (MM) | 0,2 |
| Jeu angulaire max. du mors de pince ax, ay (DEG) | 0,5 |
| Jeu max. des mors de pince Sz (MM) | 0,03 |
| Répétabilité de la pince (MM) | 0,05 |
| Nombre de mors de pince | 2 |
| Mode d’entraînement | pneumatique |
| Mode de fonctionnement | ouvert, à simple effet |
| Fonction de la pince | Parallèle |
| Sécurité de préhension | sans |
| Fréquence de travail max. de la pince (HZ) | 4 |
| Temps d’ouverture min. sous 6 bar (MS) | 4,9 |
| Temps de fermeture min. sous 6 bar (MS) | 2,3 |
| Masse max. par doigt de pince externe (G) | 5 |
| Forces de préhension totale à 6 bar, à l'ouverture (N) | 16 |
| Force de préhension par mors de pince à 6 bar, à la fermeture (N) | 8 |
| Force max. sur le mors de pince Fz statique (N) | 10 |
| Couple max. sur le mors de pince Mx statique (NM) | 0,1 |
| Couple max. sur le mors de pince My statique (NM) | 0,1 |
| Couple max. sur le mors de pince Mz statique (NM) | 0,1 |
| Matériau du capuchon d'obturation | POM |
| Matériau mors de pince | Acier fortement allié |
| 513c03b59a74bb4ad7b8977dd5c484dc_N | 4, 6 |
| Série | HGPM |
| Type de produit | Pince à serrage parallèle |
+ 1 sous 48/72h
Disponible sous 3 jours
+ 1 produits en stock décentralisé, disponibles sous 48/72hAu-delà de 1 — disponible sous 3 jours, en fonction du fabricant
