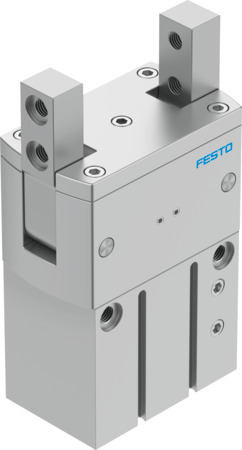

HGRT-50-A Pince à serrage radial

HGRT-50-A Pince à serrage radial FESTO 563914

Voir les documents Voir les détails techniques

Références

Web : A700-A324038

Fabricant : 563914

Documents

Détails techniques

Température ambiante (GC)	5, 60
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Alliage d’aluminium anodisé
Symbole	991894
Structure de construction	cycle de travail à guidage forcé
Position de montage	indifférent
Mode de fixation	Taraudage et douille de centrage
Raccord pneumatique	G1/8
Pression de service (BAR)	3, 8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	1 - faibles effets de corrosion
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible (requis pour la suite du fonctionnement)
Taille	50
Moment d’inertie de masse (KGC)	43,39
Détection de position	pour capteurs de proximité, pour capteurs inductifs
Précision de remplacement max. (MM)	0,2
Jeu angulaire max. du mors de pince ax, ay (DEG)	0,1
Symétrie en rotation (MM)	0,2
Répétabilité de la pince (MM)	0,02
Nombre de mors de pince	2
Mode de fonctionnement	à double effet
Fonction de la pince	Radial
Fréquence de travail max. de la pince (HZ)	2
Temps d’ouverture min. sous 6 bar (MS)	350
Temps de fermeture min. sous 6 bar (MS)	403
Force max. sur le mors de pince Fz statique (N)	1200
Couple max. sur le mors de pince My statique (NM)	35
Couple max. sur le mors de pince Mz statique (NM)	10
Intervalle de relubrification des éléments de guidage (YUE)	10
Matériau mors de pince	Acier, trempé
Angle d’ouverture max. (DEG)	180
Couple total de préhension à 0,6 MPa (6 bar, 87 psi) à l'ouverture (NCM)	8424
Couple total de préhension à 6 bar, à la fermeture (NCM)	7754
Série	HGRT
Type de produit	Pince à serrage radial
