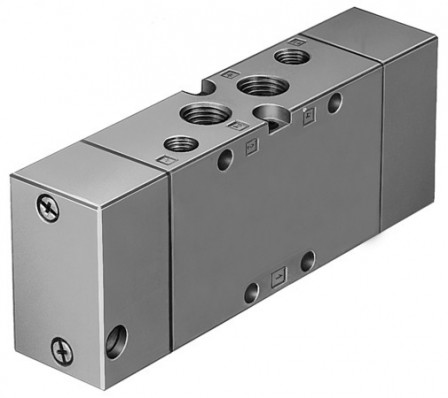

J-5-1/8-B Distributeur pneumatique FESTO 30988
Voir les documents
Voir les détails techniques
Références
250100187
Web : A700-A071889
Fabricant : 30988
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Distributeur pneumatique J-5-1/8-B Distributeur 5/2 bistable à commande pneumatique. Fonction de distributeur=5/2 bistable, Mode d'actionnement=pneumatique, Largeur=26 mm, Débit nominal normal=1000 l/min, Pression de service MPa=-0,09 - 1 MPa
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991037 |
| Structure de construction | Vanne de piston |
| Mode d'actionnement | pneumatique |
| Principe d'étanchéité | mou (joint) |
| Position de montage | indifférent |
| Mode de fixation | au choix :, sur barrette PR, à trou débouchant |
| Diamètre nominal (MM) | 8 |
| Fonction de distributeur | 5/2 bistable |
| Sens d'écoulement | réversible |
| Fonction d’échappement | Réduction possible |
| Mode de pilotage | Direct |
| Pression de service (BAR) | -0.9, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1000 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/8 |
| Raccord pneumatique 2 | G1/8 |
| Raccord pneumatique 3 | G1/8 |
| Largeur (MM) | 26 |
| Alimentation en air de pilotage | externe |
| Chevauchement | recouvrement positif |
| Pression de pilotage MPa (MPA) | 0,2, 1 |
| Pression de pilotage (BAR) | 2, 10 |
| Température de stockage (GC) | -40, 60 |
| Fluide de pilotage | Air comprimé selon ISO 8573-1:2010 [7:4:4] |
| Raccord d’air de pilotage 12 | G1/8 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | pas de |
| Fréquence de commutation max. (HZ) | 3 |
| Temps de réponse (MS) | 3 |
| Raccord pneumatique 4 | G1/8 |
| Raccord pneumatique 5 | G1/8 |
| Raccord d’air de pilotage 14 | G1/8 |
| Série | J |
| Type de produit | Distributeur pneumatique |
En stock, livraison 24/48h
Disponible sous 7 jours
2 en magasin, en stock, livré sous 24/48hAu-delà de 2 — disponible sous 7 jours, en fonction du fabricant
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
