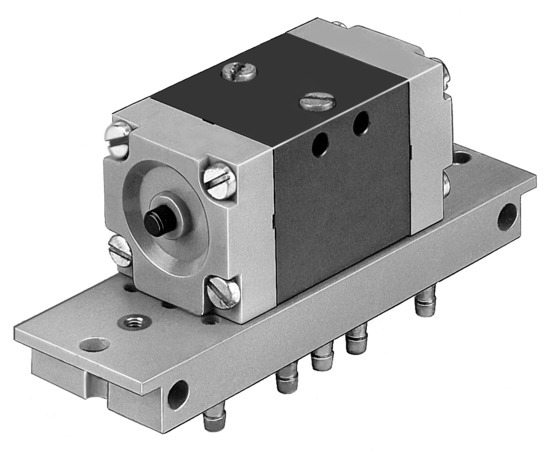

J-5-PK-3 Distributeur pneumatique FESTO 4503
Référence : 250100052
Référence web : A700-A071761
Référence fabricant : 4503
Référence web : A700-A071761
Référence fabricant : 4503
J-5-PK-3 Distributeur pneumatique
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Matière plastique, Zinc moulé sous pression |
| Symbole | 991004 |
| Structure de construction | Siège de clapet |
| Mode de fixation | au choix :, sur cadre de montage, sur embase, à trou débouchant |
| Diamètre nominal (MM) | 2.5 |
| Fonction de distributeur | 5/2 bistable |
| Pression de service (BAR) | 1, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 105 |
| Raccord pneumatique 1 | PK-3 |
| Raccord pneumatique 2 | PK-3 |
| Raccord pneumatique 3 | PK-3 |
| Matériau joints d'étanchéité | NBR |
| Matériau d'embase | Laiton, Renforcé au PPS |
| Temps de réponse (MS) | 9 |
| Raccord pneumatique 4 | PK-3 |
| Raccord pneumatique 5 | PK-3 |
| Série | J |
| Type de produit | Distributeur pneumatique |
