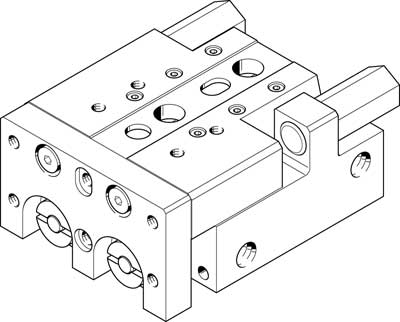

MINI--CHARIOT SLT-25-40-P-A

MINI--CHARIOT SLT-25-40-P-A FESTO 170577

Voir les détails techniques

Références

Web : A700-A125007

Fabricant : 170577

Détails techniques

Poids du produit (g)	1989
Conception	Mécanisme à étrier
Position de montage	indifférent
Mode de fixation	à trou débouchant
Pression de service (BAR)	1, 10
Raccord pneumatique	G1/8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 60
Note sur la matière	sans cuivre ni PTFE
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau joints	HNBR
Matériau corps	Alliage d'aluminium
Matériau couvercle	Alliage d'aluminium
Course (MM)	40
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié inoxydable
Diamètre de piston	25 mm
Energie d'impact en fin de course (J)	0.5
Guidage	Guidage par cage à billes
Force théorique sous 6 bar, à l'avance (N)	590
Force théorique sous 6 bar, au recul (N)	495
Moment max. Mx (Nm)	13
Moment max. My (Nm)	13
Moment max. Mz (Nm)	12
Masse en mouvement (g)	964
Force max. Fy (N)	1310
Force max. Fz (N)	1310
Zone/longueur de fin de course ajustable (mm)	12
Mode de fonctionnement unité d'entraînement	Etrier
Raccords alternatifs	Voir dessin du produit
Série	SLT
