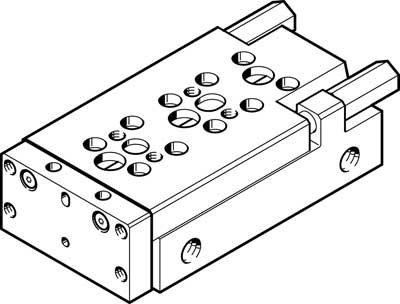

MINI--CHARIOT SLT-6-30-P-A

MINI--CHARIOT SLT-6-30-P-A FESTO 170551

Voir les détails techniques

Références

B2505400011

Web : A700-A141580

Fabricant : 170551

Détails techniques

Poids du produit (g)	132
Conception	Mécanisme à étrier
Position de montage	indifférent
Mode de fixation	à trou débouchant
Pression de service (BAR)	1.5, 10
Raccord pneumatique	M5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 60
Note sur la matière	sans cuivre ni PTFE
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau joints	HNBR
Matériau corps	Alliage d'aluminium
Matériau couvercle	Alliage d'aluminium
Course (MM)	30
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié inoxydable
Diamètre de piston	6 mm
Energie d'impact en fin de course (J)	0.016
Guidage	Guidage par cage à billes
Force théorique sous 6 bar, à l'avance (N)	34
Force théorique sous 6 bar, au recul (N)	25
Moment max. Mx (Nm)	0.7
Moment max. My (Nm)	0.7
Moment max. Mz (Nm)	0.5
Masse en mouvement (g)	53
Force max. Fy (N)	140
Force max. Fz (N)	140
Zone/longueur de fin de course ajustable (mm)	7
Mode de fonctionnement unité d'entraînement	Etrier
Raccords alternatifs	Voir dessin du produit
Série	SLT
