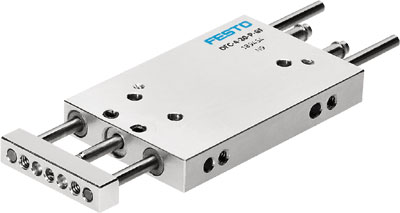

minivérin de guidage DFC-4-5-P-GF FESTO 189479
Voir les documents
Voir les détails techniques
Références
Web : A700-D070247
Fabricant : 189479
Documents
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Poids du produit (g) | 10 |
| Conception | Guidage |
| Position de montage | indifférent |
| Pression de service (BAR) | 3.5, 7 |
| Raccord pneumatique | PK-2 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | -5, 60 |
| Classe de résistance à la corrosion KBK | 2 - Effets de corrosion moyens |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau joints | NBR |
| Matériau corps | Alliage d'aluminium |
| Matériau couvercle | Alliage d'aluminium |
| Course (MM) | 5 |
| Amortissement | P : Bagues/plaques d'amortissement élastiques des deux côtés |
| Détection de position | sans |
| Mode de fonctionnement | à double effet |
| Matériau tige de piston | Acier fortement allié inoxydable |
| Guidage | Guidage à palier lisse |
| Diamètre de piston | 4 mm |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N) | 7.5 |
| Vitesse max. (m/s) | 1 |
| Masse en mouvement à 0 mm de course (g) | 3.2 |
| Masse supplémentaire par 10 mm de course (g) | 1.3 |
| Energie d'impact en fin de course (J) | 0.05 |
| Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N) | 5.5 |
| Moment max. Mx (Nm) | 0.02 |
| Masse en mouvement (g) | 3.2 |
| Distance du centre de gravité de la charge à la plaque étrier (mm) | 5 |
| Mode de fonctionnement unité d'entraînement | Etrier |
| Charge utile max. en fonction de la course pour une distance définie xs (N) | 1.7 |
| Série | DFC |
| Type de produit | Minivérin de guidage |
| Obsolète | 1 |
