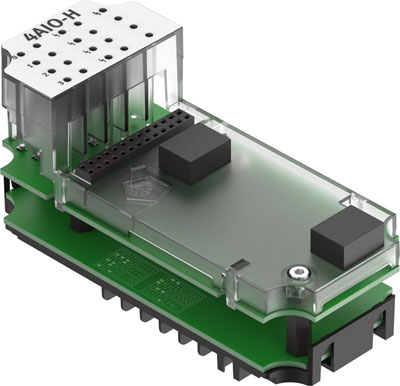

module d'entrée CPX-4AE-4AA-H FESTO 8059847
Voir les détails techniques
Références
Web : A700-D081952
Fabricant : 8059847
| Degré de protection | selon le bloc de connexion |
| Poids du produit (g) | 77.4 |
| Mode de fixation | sur le module d'interconnexion |
| Température ambiante (°C) | -5, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | (état après montage), 1 - Faibles effets de corrosion |
| Marque CE (voir déclaration de conformité) | selon la directive européenne CEM |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | PC, renforcé PA |
| Dimension modulaire (MM) | 50 |
| Plage de tension de service CC (V) | 18, 30 |
| Humidité relative de l'air | 95 %, sans condensation |
| Tension de service nominale CC (V) | 24 |
| Répétitivité | 0,05 % à 25 °C |
| Dimensions (l x L x h) | (y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 70 mm |
| Protection contre les inversions de polarité | pour toutes les connexions électriques |
| Protection par fusibles (court-circuit) | Fusible électronique interne par canal |
| Séparation de potentiel canal-canal | non |
| Protocole | HART |
| Eléments de commande | Commutateur DIL |
| Paramétrage | Court-circuit/surcharge par canal, Dépassement des valeurs limites par canal, Dépassement des valeurs limites selon NE43 par canal, Erreur de paramétrage, Failsafe par canal, Format de données, Forçage par canal, Hystérésis pour valeurs limites, Idle Mode |
| Résistance aux vibrations | Test d'application de transport au niveau de sévérité 2 selon FN 942017-4 et EN 60068-2-6 |
| Résistance aux chocs | Essai de chocs avec degré de sévérité 2 selon FN 942017-5 et EN 60068-2-27 |
| Diagnostic | Court-circuit/surcharge par canal, Dépassement des valeurs limites par canal, Dépassement des valeurs limites selon NE43 par canal, Erreur de paramétrage, Rupture de fil par canal, Sous-dépassement/trop-plein |
| Consommation interne a la tension de service | Typ. 170 mA |
| Affichage a LED | 1 diagnostic général, 4 diagnostic du canal, 4 état du canal |
| Autonomie en cas de coupure de courant (MS) | 10 |
| Séparation de potentiel canal - bus interne | oui |
| Longueur de ligne max. | 500 m |
| Limite d'erreur d'emploi se rapportant à la plage de température ambiante | ±0,3 % |
| Limite d'erreur fondamentale à 25 °C | ±0,1 % |
| Portée de signal | 0 - 20 mA, 4 - 20 mA, 4 - 20 mA avec HART |
| Format de données | 15 bits + signe, Peut être étendu à 15 bit |
| Type de capteur | 0 - 20 mA, 4 - 20 mA, 4 - 20 mA avec HART |
| Nombre d'entrées/sorties analogiques sélectionnables | 4 |
| Charge maximum (Ohm) | 750 |
| Résistance d'entrée maximum (Ohm) | 300 |
| Courant de court-circuit maximum (mA) | 22 |
| Tension en circuit ouvert maximum (V) | 28.8 |
| Tension de capteur disponible minimum | 20,7 V à 20 mA |
| Type de produit | Module d'entrée |
| Série | CPX |
| Obsolète | 1 |
Ce produit m'intéresse
Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
