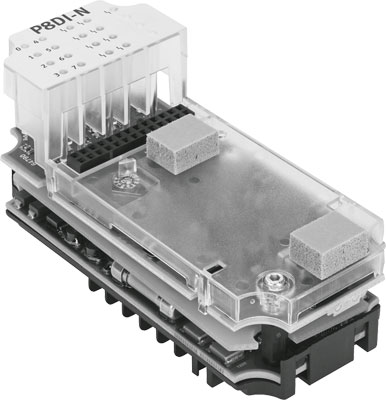

module d'entrée CPX-P-8DE-N

module d'entrée CPX-P-8DE-N FESTO 565933

Voir les détails techniques

Références

Web : A700-D082067

Fabricant : 565933

Fin de commercialisation
Produit remplacé

Détails techniques

Degré de protection	selon le bloc de connexion
Poids du produit (g)	100
Mode de fixation	Sur l'embase CPX-M-GE..
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS
Température de stockage (°C)	-20, 70
Matériau corps	PC, renforcé PA
Dimension modulaire (MM)	50
Humidité relative de l'air	95 %, sans condensation
Variations de tension admissibles	+/- 25 %
Tension de service nominale CC (V)	24
Dimensions (l x L x h)	(y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 70 mm
Protection contre les inversions de polarité	pour tension de service
Protection par fusibles (court-circuit)	Par canal
Temps 'antirebond' à l'entrée	3 ms (0 ms, 10 ms, 20 ms paramétrable)
Séparation de potentiel canal-canal	non
Niveau de commutation	Selon EN 60947-5-6
Caractéristique entrées	Selon EN 60947-5-6
Eléments de commande	Commutateur DIL
Paramétrage	Configuration du compteur par canal, Durée de portillonnage par canal, Fonction d'entrée par canal, Format de données, Surveillance de court-circuit par canal, Surveillance des valeurs limites par canal, Surveillance paramètres, Surveillance rupture de fi
Ondulation résiduelle	0,4 Vss
Diagnostic	Court-circuit par canal, Dépassement des valeurs limites par canal, Erreur de paramétrage, Rupture de fil par canal
Fonctions additionnelles	Mesure de fréquence, Opération de comptage
Consommation interne a la tension de service	Typiquement 75 mA
Affichage a LED	1 diagnostic général, 8 diagnostic du canal, 8 état du canal
Autonomie en cas de coupure de courant (MS)	20
Séparation de potentiel canal - bus interne	oui
Longueur de ligne max.	200 m
Nombre d'entrées	8
Type de produit	Module d'entrée
Série	CPX
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
