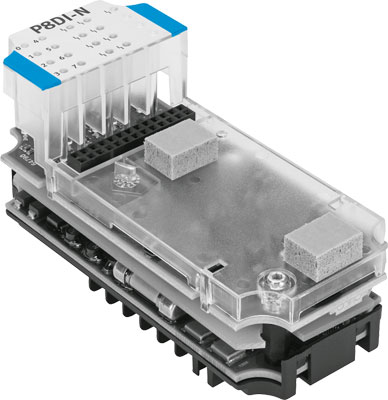

module d'entrée CPX-P-8DE-N-IS

module d'entrée CPX-P-8DE-N-IS FESTO 565934

Voir les détails techniques

Références

Web : A700-D082068

Fabricant : 565934

Fin de commercialisation
Produit remplacé

Détails techniques

Degré de protection	selon le bloc de connexion
Poids du produit (g)	100
Mode de fixation	Sur l'embase CPX-M-GE..
Température ambiante (°C)	-5, 50
Note sur la matière	Conforme RoHS
Marque CE (voir déclaration de conformité)	selon la directive européenne ATEX (atmosphère explosive)
Température de stockage (°C)	-20, 70
Matériau corps	PC, renforcé PA
Dimension modulaire (MM)	50
Humidité relative de l'air	95 %, sans condensation
Variations de tension admissibles	+/- 25 %
Tension de service nominale CC (V)	24
Dimensions (l x L x h)	(y compris module d'interconnexion et technique de raccordement), 50 mm x 107 mm x 70 mm
Protection contre les inversions de polarité	pour tension de service
Protection par fusibles (court-circuit)	Par canal
Temps 'antirebond' à l'entrée	3 ms (0 ms, 10 ms, 20 ms paramétrable)
Séparation de potentiel canal-canal	non
Niveau de commutation	Selon EN 60947-5-6
Certificat entité exposante	DNV 15.0192 X, IECEx ZLM 12.0007 X, ZELM 12 ATEX 0500 X
Caractéristique entrées	Selon EN 60947-5-6
Eléments de commande	Commutateur DIL
Paramétrage	Configuration du compteur par canal, Durée de portillonnage par canal, Fonction d'entrée par canal, Format de données, Surveillance de court-circuit par canal, Surveillance des valeurs limites par canal, Surveillance paramètres, Surveillance rupture de fi
Ondulation résiduelle	0,4 Vss
Diagnostic	Court-circuit par canal, Dépassement des valeurs limites par canal, Erreur de paramétrage, Rupture de fil par canal
Fonctions additionnelles	Mesure de fréquence, Opération de comptage
Consommation interne a la tension de service	Typiquement 75 mA
ATEX catégorie Gaz	II (1) G
Protection contre les étincelles d'explosion de type Gaz	[Ex ia Ga] IIC
Température ambiante antidéflagrante	-5°C <= Ta <= +70°C
ATEX catégorie Poussière	II (1) D
Protection contre les étincelles d'explosion de type Poussière	[Ex ia Da] IIIC
Affichage a LED	1 diagnostic général, 8 diagnostic du canal, 8 état du canal
Autonomie en cas de coupure de courant (MS)	20
Séparation de potentiel canal - bus interne	oui
Longueur de ligne max.	200 m
Nombre d'entrées	8
Certification ATEX hors de l'UE	EPL Da (BR), EPL Da (IEC-EX), EPL Ga (BR), EPL Ga (IEC-EX)
Puissance de sortie max. Po (W)	0.042
Tension de sortie max. Uo (V)	10
Courant de sortie max. Io (A)	0.0168
Inductance extérieure max. Lo (mH)	125
Capacité extérieure max. Co (nF)	3000
Série	CPX
Type de produit	Module d'entrée
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
