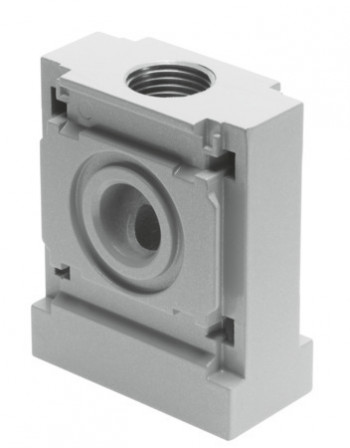

MS6N-FRM-FRZ Bloc de distribution FESTO 554102
Voir les documents
Voir les détails techniques
Références
Web : A700-D076126
Fabricant : 554102
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Bloc de distribution MS6N-FRM-FRZ Convient comme piece intermédiaire entre deux manodétendeurs. Position de montage=indifférent, Conception=Module de dérivation, Pression de service=0 - 20 bar, Débit nominal normal dans le sens de l'écoulement principal 1->2=14600 l/min, Débit nominal normal en sortie vers le haut=10400 l/min
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Symbole | 991510 |
| Structure de construction | Module de dérivation |
| Position de montage | Indifférente |
| Pression de service (BAR) | 0, 20 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | -10, 60 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 3 | NPT1/2-14 |
| Température de stockage (GC) | -10, 60 |
| Raccord pneumatique 4 | NPT1/2-14 |
| Certification | c UL us - Recognized (OL) |
| Débit nominal normal dans le sens de l'écoulement principal 1->2 (L2) | 14600 |
| Débit nominal normal en sortie vers le haut (L2) | 10400 |
| Débit nominal normal en sortie vers le bas (L2) | 9850 |
| Série | MS6 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
