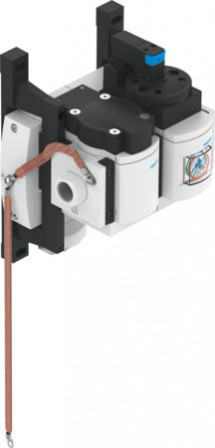

MSE6-D2M-5000-CBUS-S-RG-BAR-VCB-AGD Module d'efficacité énergétique FESTO 8085453
Voir les documents
Voir les détails techniques
Références
Web : A700-D092245
Fabricant : 8085453
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP65, avec connecteur femelle |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Position de montage | Horizontal +/- 5° |
| Fonction de distributeur | 2/2 monostable, ouvert |
| Type de rappel | Ressort mécanique |
| Pression de service (PSI) | 0,35, 1,3, 13, 188,5, 3,5, 50,75 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 50 |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 4500 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | G1/2 |
| Raccord pneumatique 2 | G1/2 |
| Température de stockage (GC) | -10, 60 |
| Matériau joints d'étanchéité | NBR |
| Certification | RCM Mark |
| Matériau du couvercle | Renforcé de polyamide |
| Facteur de marche | 100% |
| Taille | 6 |
| Série | MSE |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | pour connecteurs d'alimentation |
| Matériau de l'obturateur | Renforcé de polyamide |
| Plage de réglage de pression (BAR) | 10, 2,5 |
| Consommation max. logique (MA) | 0,25 |
| b975135bcc2727ff867e6d292f20ef92_V | 18, 30 |
| Plage de tension de service CC tension de charge (V) | 18, 28,8 |
| Hystérésis max. de pression (PSI) | 0,03, 0,3, 4,35 |
| Plage de réglage de pression MPa (MPA) | 0,25, 1 |
| Plage de réglage de pression psi (PSI) | 145, 36,25 |
| 2ff0e612036e1606998d3279dfb78e74_MA | 0,1 |
| Unité(s) pouvant être représentée(s) | kPa, l, l/min, m3, mbar, psi, scf, scfm |
| Valeur de début de plage de mesure de débit (L2) | 50 |
| Valeur finale de plage de mesure de débit (L2) | 5000 |
| Précision de la valeur de débit | +/- (3 % de la valeur mesurée + 0,3 % FS) |
| Plage de mesure de la pression, valeur initiale (PSI) | 0 |
| Plage de mesure de la pression, valeur finale (PSI) | 1,4, 14, 203 |
| Précision en ± % PE (YUQ) | 3 |
| Type de produit | Unité de conditionnement |
| Série | MSE6 |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
