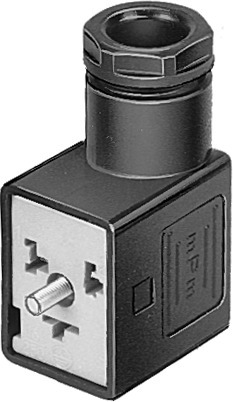

MSSD-V Connecteur femelle FESTO 33295
Voir les documents
Voir les détails techniques
Références
250010464
Web : A700-A070799
Fabricant : 33295
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Connecteur femelle MSSD-V Pour bobines et distributeurs, plan de pose selon DIN EN 175 301, modèle B. Mode de fixation=sur électrodistributeur avec vis M3, Position de montage=indifférent, Poids du produit=18 g, Connexion électrique=(* à 3 pôles, * Connecteur femelle, * Connecteur femelle coudé, * Brochage type B selon EN 175301-803, * selon DIN EN 175301-803, * forme parallélépipédique MSV), Presse-étoupe=Pg9
| Raccord électrique | 3 pôles, Connecteur femelle, Connecteur femelle coudé, Forme B, forme carrée MSV, selon DIN EN 175301-803 |
| Degré de protection | IP65 |
| Température ambiante (GC) | -25, 90 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | Matière plastique |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques |
| Position de montage | indifférent |
| Mode de fixation | sur électrodistributeur avec vis M3 |
| Matériau joints d'étanchéité | NBR |
| Raccord électrique 2 | Borne à vis |
| Plage de tension de service CC (V) | 0, 250 |
| Plage de tension de service CA (V) | 0, 250 |
| Intensité maximale admissible à 40 °C (A) | 16 |
| Couleur du boîtier | noir |
| Presse-étoupe | Pg9 |
| Diamètre de câble (MM) | 6, 8 |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 3 |
| Section nominale du fil (I2) | 1,5 |
| Note sur le degré de protection | à l'état monté |
| Sortie de câble | coudé |
| 59c9b3851954d3b5ebec641b10be0918 | Orientable sur 180° |
| Raccordement du câble de protection | Disponible |
| Série | MSSD |
| Type de produit | Connecteur femelle |
En stock, livraison 24/48h
Disponible sous 3 jours
10 en magasin, en stock, livré sous 24/48hAu-delà de 10 — disponible sous 3 jours, en fonction du fabricant
