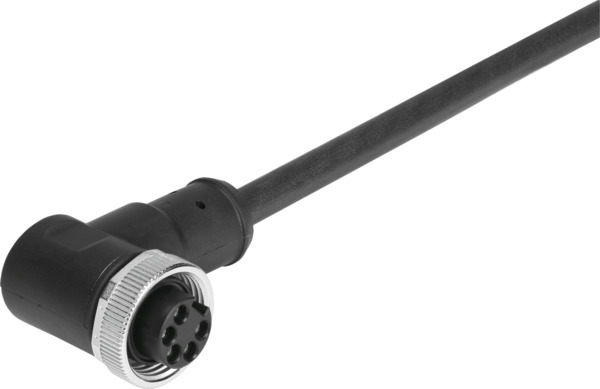

NEBU-G78W5-K-2-N-LE5 Prise secteur FESTO 573855
Voir les documents
Voir les détails techniques
Références
H2504000341
Web : A700-A661442
Fabricant : 573855
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Prise secteur NEBU-G78W5-K-2-N-LE5 Prise secteur NEBU-G78W5-K-2-N-LE5 Connecteur femelle G7/8 codé selon NFPA/T3.5.29 R1-2003; Coudé; 5 pôles/fils; Câble TPE-U(PUR); Standard; 2 m; 1,5 mm²; Extrémité nue; 5 pôles/fils
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour les équipements électriques |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Selon la norme | NFPA/T3.5.29 R1-2007 |
| Plage de tension de service CC (V) | 0, 300 |
| Plage de tension de service CA (V) | 0, 300 |
| Intensité maximale admissible à 40 °C (A) | 9 |
| Résistance à la tension de choc (KV) | 4 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton, doré |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | G7/8 codé selon NFPA/T3.5.29 R1-2007 |
| Longueur de câble (M) | 2 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 8.7 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 5 |
| Raccord électrique 1, pôles/fils connectés | 5 |
| Raccord électrique 1, schéma de câblage | 995652 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 5 |
| Caractéristiques des câbles | Standard |
| Composition du câble | 5 x 1,5 mm² |
| Section nominale du fil (I2) | 1,5 |
| Note sur le degré de protection | à l'état monté |
| Couleur de gaine de câble | Noir |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Raccord électrique 1, note concernant le départ de câble | Sortie de câble non conforme aux normes industrielles. Adapté au capot de protection CPX. |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,2 mm |
| Matériau de verrouillage à vis | Laiton, nickelé |
| Fréquence de raccordement | 100 |
| Rayon de courbure, câblage fixe (MM) | >= 65 mm |
| Série | NEBU |
| Type de produit | Prise secteur |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
