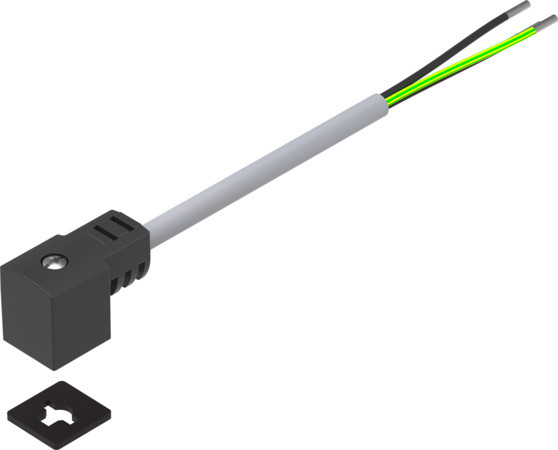

NEBV-C1SW3-K-5-N-LE3-S9 Câble de liaison FESTO 8032629
Voir les documents
Voir les détails techniques
Références
Web : A700-D092641
Fabricant : 8032629
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Câble de liaison NEBV-C1SW3-K-5-N-LE3-S9 Câble de liaison NEBV-C1SW3-K-5-N-LE3-S9 Connecteur femelle forme C (boîtier étroit); Coudé; 4 pôles/fils; Câble PVC; Standard; 5 m; 0,5 mm²; Extrémité nue; 3 pôles/fils; IP65/IP67
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -20, 70 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U (PU) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS, Selon la directive européenne relative aux basses tensions |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour les équipements électriques |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 3 - Effets de corrosion forts |
| Matériau joints d'étanchéité | HNBR |
| Plage de tension de service CC (V) | 0, 230 |
| Plage de tension de service CA (V) | 0, 230 |
| Intensité maximale admissible à 40 °C (A) | 6 |
| Résistance à la tension de choc (KV) | 4 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre, étamé |
| Matériau de vis | Acier inoxydable |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | Plan de pose type C selon EN 175301-803 |
| Longueur de câble (M) | 5 |
| Matériau de gaine du câble | PVC |
| Protection contre l'inversion de polarité | bipolaire |
| Diamètre de câble (MM) | 5.2 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | carrée |
| Raccord électrique 1, type de raccord | Connecteur femelle, mince |
| Raccord électrique 1, départ de câble | coudé |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 995798 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 3 |
| Raccord électrique 2, pôles/fils connectés | 3 |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | >= 52 mm |
| Composition du câble | 3 x 0,5 mm² |
| Section nominale du fil (I2) | 0,5 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 70 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PVC |
| Raccord électrique 1, type de fixation | sur électrodistributeur avec vis centrale M2,5 |
| Raccordement du câble de protection | Disponible |
| Raccord électrique 1, note concernant le départ de câble | orientable sur 180° |
| Conditions d'essai de câble | Conditions de test sur demande |
| Tolérance diamètre de câble | ± 0,1 mm |
| Fréquence de raccordement | 50 |
| Type de produit | Câble de liaison |
| Série | NEBV |
