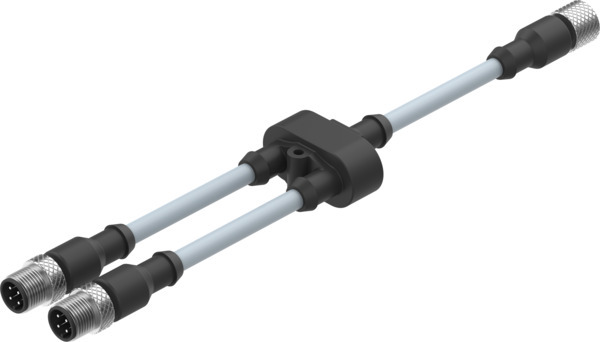

NEBV-M12G8-KD-3-M12G4 Câble de raccordement|conduite de raccordement FESTO 547888
Voir les documents
Voir les détails techniques
Références
Web : A700-D092659
Fabricant : 547888
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Câble de raccordement|conduite de raccordement NEBV-M12G8-KD-3-M12G4 Pour manodétendeur proportionnel VPPM. Conforme à la norme=(* DIN 47100, * EN 61076-2-101), Conception=Répartiteur en Y avec câble des deux côtés, Type de répartiteur=1 sur 2, Fonctions additionnelles=Répartition des entrées et sorties analogiques d'un manodétendeur proportionnel, Désignation du câble=sans porte-étiquette
| Degré de protection | IP67 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Structure de construction | Répartiteur en Y avec câble des deux côtés |
| Mode de fixation | Avec trou débouchant pour vis M3 |
| Note sur le matériau | Conforme à RoHS, Exempt de composants halogénés |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau joints d'étanchéité | NBR |
| Conforme à la norme | DIN 47100, EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 2 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Laiton nickelé et doré |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 8 |
| Raccord électrique 1, pôles/fils connectés | 5 |
| Raccord électrique 1, schéma de câblage | 992265 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Connecteur mâle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 4 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Blindage | oui |
| Caractéristiques des câbles | Standard |
| Composition du câble | 8 x 0,25 mm² |
| Section nominale du fil (I2) | 0,25 |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 995386 |
| Raccord électrique 1, type de fixation | Verrouillage par vis |
| Matériau de verrouillage à vis | Laiton, nickelé |
| Fonctions supplémentaires | Répartition des entrées et sorties analogiques d'un réducteur de pression proportionnelle |
| Raccord électrique 2, type de fixation | Verrouillage à vis |
| Type de répartiteur | 1 sur 2 |
| Raccord électrique 3, fonction | Côté commande |
| 033c9f384a676349efa5888b2441edd5 | ronde |
| Raccord électrique 3, type de raccord | Connecteur mâle |
| 375ae50ebdc6e5800d7dae248fa1ba77 | droit |
| Raccord électrique 3, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 3, nombre de pôles/fils | 4 |
| Raccord électrique 3, pôles/fils connectés | 3 |
| 524da84fb89f2f0eff5c3845e08522f5 | Verrouillage à vis |
| ecf4d0f23f1ed7df46989c27ee7c98ed | 995635 |
| Longueur de câble 1 (M) | 2.5 |
| Longueur de câble 2 (M) | 0.5 |
| Diamètre de câble 1 (MM) | 6,3 |
| Diamètre de câble 2 (MM) | 6,3 |
| Rayon de courbure 1, câblage fixe (MM) | 33 |
| Rayon de courbure 1, câblage mobile (MM) | 66 |
| Rayon de courbure 2, câblage fixe (MM) | >= 33 mm |
| Rayon de courbure 2, câblage mobile (MM) | 66 |
| 0729bd17598e27c467d95d99bf22e535 | ± 0,2 mm |
| Tolérance, diamètre de câble 2 | ± 0,2 mm |
| Série | NEBV |
| Type de produit | Câble de connexion |
