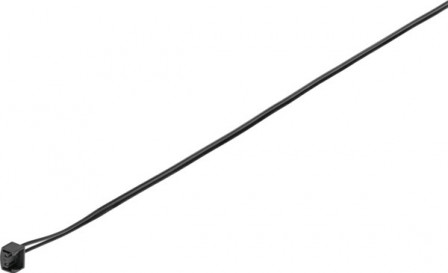

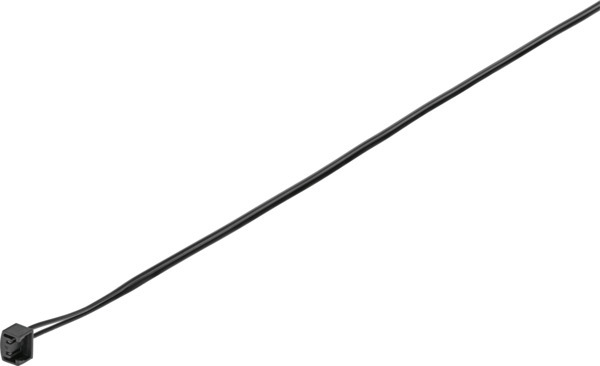

NEBV-Q7G2-PD-0.5-N-LE2 Câble de liaison FESTO 8115099
Voir les documents
Voir les détails techniques
Références
Web : A700-D076691
Fabricant : 8115099
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP40 |
| Poids du produit (g) | 2.3 |
| Température ambiante (°C) | 0, 50 |
| Note sur la matière | Conforme RoHS |
| Classe de résistance à la corrosion KBK | 0 - Aucun effet de corrosion |
| Marque CE (voir déclaration de conformité) | Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques |
| Température de stockage (°C) | -20, 70 |
| Matériau corps | renforcé PA |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 0.3 |
| Résistance aux tensions transitoires (kV) | 1.2 |
| Matériau contacts à fiche | Alliage de cuivre doré |
| Fréquence de connexion | 20 |
| Connexion électrique 1, modèle | en angle |
| Connexion électrique 1, type de connexion | Connecteur femelle |
| Raccordement électrique 1, technologie de connexion | Schéma de connexion Q7 |
| Connexion électrique 1, nombre de pôles/fils | 2 |
| Connexion électrique 1, type de fixation | Enfiché |
| Raccordement électrique 2, technologie de connexion | Extrémité ouverte |
| Diamètre de câble (MM) | 1.1 |
| Section nominale de conducteur (mm2) | 0.08 |
| Couleur boîtier | noir |
| Longueur de câble (M) | 0.5 |
| Protection contre les inversions de polarité | non |
| Désignation du câble | sans porte-étiquette |
| Connexion électrique 1, fonction | Côté appareils de terrain |
| Connexion électrique 1, départ de câble | Droit |
| Connexion électrique 1, pôles/fils connectés | 2 |
| Connexion électrique 2, fonction | Côté commande |
| Connexion électrique 2, type de connexion | Conduite double |
| Connexion électrique 2, nombre de pôles/fils | 2 |
| Connexion électrique 2, pôles/fils connectés | 2 |
| Caractéristique du câble | Basic |
| Rayon de courbure, câblage mobile (MM) | >= 16,5 mm |
| Structure du câble | 2x0,08 |
| Extrémités de conducteur | étamé |
| Matériau gaine isolante | PVC |
| Rayon de courbure, câblage fixe (MM) | >= 11 mm |
| Connexion du conducteur de protection | non disponible |
| Conditions de test, conduite | Conditions de test sur demande |
| Section nominale du fil (AWG) | AWG28 |
| Note en fonctionnement | Exploiter uniquement avec réduction de puissance |
| Blindage | non |
| Type de produit | Câble de liaison |
| Série | NEBV |
