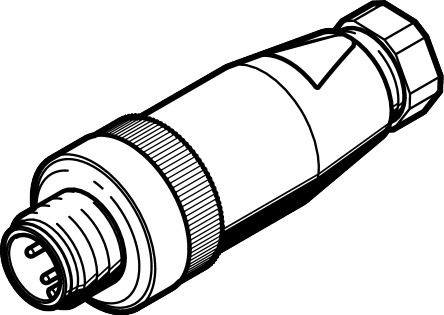

NECU-S-M12G4-P1-Q6-IS Connecteur mâle FESTO 570955
Voir les documents
Voir les détails techniques
Références
Web : A700-D084484
Fabricant : 570955
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP65, IP67 |
| Température ambiante (GC) | -25, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | PA |
| Position de montage | indifférent |
| Note sur le matériau | Conforme à RoHS |
| Selon la norme | EN 61076-2-101, EN 61984 |
| Plage de tension de service CC (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 2,5 |
| Diamètre de câble autorisé (MM) | 2,5, 2,9 |
| Section de raccordement (I2) | 0,14, 0,5 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Bronze blanc, revêtu, Laiton |
| Matériau d'écrou-raccord | PA |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Presse-étoupe | Pg7 |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, schéma de câblage | 995386 |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | Borne à vis |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 18 à six pans et moletage longitudinal |
| Fréquence de raccordement | 50 |
| Série | NECU |
| Type de produit | Fiche |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
