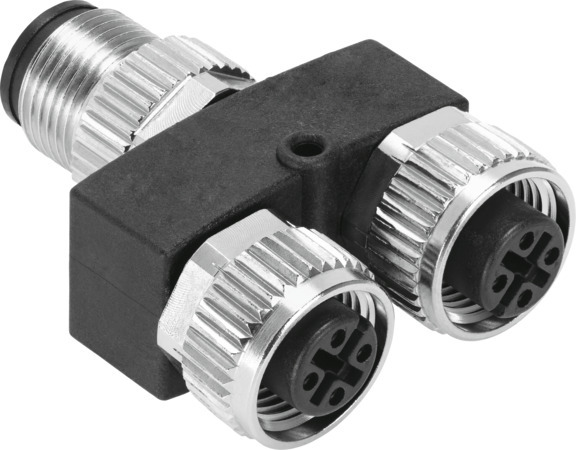

NEDY-L2R1-V1-M12G5-N-M12G4 Répartiteur FESTO 8005310
Voir les documents
Voir les détails techniques
Références
Web : A700-D076760
Fabricant : 8005310
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP65, IP68, IP69K |
| Température ambiante (GC) | -25, 85 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Structure de construction | Répartiteur en Y sans câble |
| Mode de fixation | avec accessoires, avec trou débouchant pour vis M2 |
| Note sur le matériau | Conforme à RoHS, Exempt d'ester phosphorique, Exempt de composants halogénés |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Température de stockage (GC) | -25, 85 |
| Matériau joints d'étanchéité | NBR |
| Selon la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 4 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Matériau d'écrou-raccord | Laiton nickelé |
| Couleur du boîtier | noir |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Note sur la température ambiante | -10 - 40 °C en cas de fixation par trou débouchant |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté commande |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, pôles/fils connectés | 4 |
| Raccord électrique 1, schéma de câblage | 995386 |
| Raccord électrique 2, fonction | Côté appareils de terrain |
| Raccord électrique 2, type de connexion | 2x connecteur femelle |
| Raccord électrique 2, technologie de raccordement | M12x1 codage A selon EN 61076-2-101 |
| Raccord électrique 2, nombre de pôles/fils | 5 |
| Raccord électrique 2, pôles/fils connectés | 4 |
| Couleur de gaine de câble | Gris |
| Raccord électrique 2, conception | Ronde |
| Raccord électrique 2, départ de câble | Droite |
| Raccord électrique 2, schéma de câblage | 991861 |
| Raccord électrique 1, type de fixation | Verrouillage à vis, surplat 13 à six pans et moletage longitudinal, orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant/non pivotant |
| Matériau de douille filetée | Laiton nickelé |
| Raccord électrique 2, type de fixation | Verrouillage à vis, surplat 13 à six pans et moletage longitudinal, orientable |
| Type de répartiteur | 2 en 1 |
| Connexion électrique 2, type de fixation compatible | Compatible avec le verrouillage à vis pivotant/non pivotant |
| Série | NEDY |
| Type de produit | Répartiteur |
