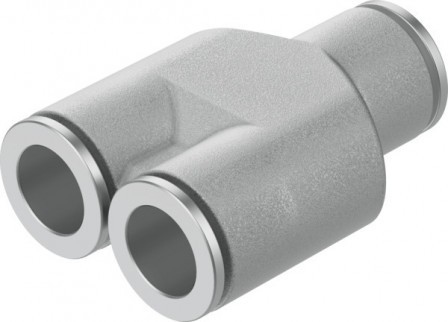

NPQH-Y-Q10-E-P10 Union en Y FESTO 578412

Référence : B2502800313
Référence web : A700-A508608
Référence fabricant : 578412

NPQH-Y-Q10-E-P10 Union en Y

Conditionnement :

Afin de pouvoir commander, vous devez vous connecter ou créer un compte. Se connecter pour commander

DEMANDE DE DEVIS

Description

Union en Y NPQH-Y-Q10-E-P10 Union en Y NPQH-Y-Q10-E-P10 Version métallique; Forme en Y; Pour tuyau de Ø extérieur de 10 mm; Même taille que raccord 1; Quantité par paquet 10 unités; Innocuité alimentaire

Documentations techniques

Fiches technique Catalogue

Détails techniques

Température ambiante (GC)	0, 150
Conformité PWIS	VDMA24364-B1/B2-L
Matériau du boîtier	Laiton, chimiquement nickelé
Symbole	997424
Structure de construction	Principe Push-pull
Position de montage	indifférent
Diamètre nominal (MM)	9.5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-], Eau conforme à la déclaration du fabricant sur www.festo.com
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	3 - Effets de corrosion forts
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	pour tuyau de Ø extérieur de 10 mm
Raccord pneumatique 2	pour tuyau de Ø extérieur de 10 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 2, 20, 290
Taille	Standard
Aptitude alimentaire	NSF/ANSI 169, voir la déclaration de conformité
Modèle	Forme en Y
Taille de fût	10
Certificat de l'organisme d'émission	NSF C0523185
Profondeur d'enfoncement du tuyau (MM)	18,3
Note concernant la pression de service	Eau : max. 0,6 MPa à 0 - 50 °C
Matériau du joint de tuyau	FPM
Matériau de la bague de démontage	Laiton chimiquement nickelé
Matériau collier de serrage	Acier fortement allié inoxydable
Classe de salle blanche	Classe 4 selon ISO 14644-1
Matériau de la bague d'appui	PEI
Matériau de la bague de support	PEI
Série	NPQH
Type de produit	Union en y
