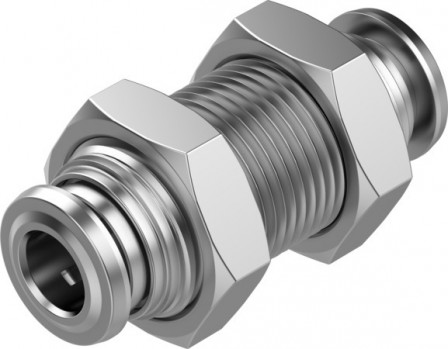

NPQR-H-Q6-E Union traversée de cloison

NPQR-H-Q6-E Union traversée de cloison FESTO 8085730

Voir les documents Voir les détails techniques

Références

Web : A700-D092942

Fabricant : 8085730

Documents

Description

Union traversée de cloison NPQR-H-Q6-E Union traversée de cloison NPQR-H-Q6-E Version acier inoxydable; Traversée de cloison; Pour tuyau de Ø extérieur de 6 mm; Même taille que raccord 1; Quantité par paquet 1 unité

Détails techniques

Température ambiante (GC)	-20, 150
Conformité PWIS	VDMA24364-B2-L
Matériau du boîtier	acier inoxydable fortement allié
Symbole	997424
Structure de construction	Principe Push-pull
Position de montage	indifférent
Diamètre nominal (MM)	5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:-:-]
Note sur le matériau	Conforme à RoHS
Classe de protection anticorrosion CRC	4 - Effets de corrosion particulièrement forts
Remarque sur le fluide d'exploitation/commande	Fonctionnement lubrifié possible
Raccord pneumatique 1	pour tuyau de Ø extérieur de 6 mm
Raccord pneumatique 2	pour tuyau de Ø extérieur de 6 mm
Pression de service sur la plage de température totale (PSI)	-0,095, -0,95, -13,775, 1,6, 16, 232
Taille	Standard
Aptitude à la production de batteries Li-ion	Le produit correspond à la définition de produit interne de Festo pour l'utilisation dans la fabrication de batteries :Les métaux contenant plus de 1 % en masse de cuivre, de zinc ou de nickel sont exclus de l'utilisation.Les exceptions sont le nickel dan
Matériau de l'écrou	Acier inoxydable fortement allié
Aptitude alimentaire	NSF/ANSI 169, voir la déclaration de conformité
Modèle	Traversée de cloison
Taille de fût	1
Certificat de l'organisme d'émission	NSF C0556009
Profondeur d'enfoncement du tuyau (MM)	16
Note concernant la pression de service	Eau : max. 0,7 MPa à 0 - 80 °C
Matériau du joint de tuyau	FPM
Matériau de la bague de démontage	Acier inoxydable fortement allié
Matériau collier de serrage	Acier fortement allié inoxydable
Classe de salle blanche	Classe 4 selon ISO 14644-1
Matériau de la bague d'appui	PPSU
Matériau de la bague de support	acier inoxydable fortement allié
Type de produit	Traversée de cloison
Série	NPQR
