OGVM-55X115-AV-N-G14F Ventouse FESTO 8073867
Référence web : A700-D076973
Référence fabricant : 8073867
Référence fabricant : 8073867

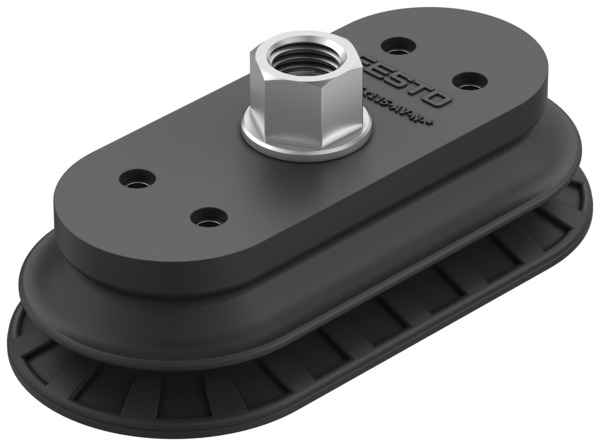

OGVM-55X115-AV-N-G14F Ventouse
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Ventouse OGVM-55X115-AV-N-G14F Ventouse OGVM-55X115-AV-N-G14F
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-A1-L |
| Symbole | 991485 |
| Couleur | noir |
| Position de montage | indifférent |
| Mode de fixation | Via raccord de vide |
| Diamètre nominal (MM) | 8 |
| Pression de service (PSI) | -0,095, -0,95, -13,775, 0 |
| Fluide de service | Air ambiant selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau du tourillon vissé | Alliage d'aluminium corroyé |
| Position des raccords | En haut |
| Dureté Shore | 60 +/- 5 |
| Compensateur de hauteur de ventouse avec raccord (MM) | 13 |
| Volumes d'aspiration par ventouse (CCM) | 52 |
| Forme de ventouse | Ovale, soufflet, x1,5 |
| Pression de service nominale (BAR) | -0.6 |
| Force de maintien à pression de service nominale (N) | 200 |
| Raccord de vide | G1/4 |
| Matériau ventouse avec raccord | NBR |
| Rayon min. de pièce (MM) | 50 |
| Taille de la ventouse | 55 x 115 mm |
| Force transversale verticale sous pression de service nominale (N) | 234 |
| Type de produit | Ventouse |
| Série | OGVM |
