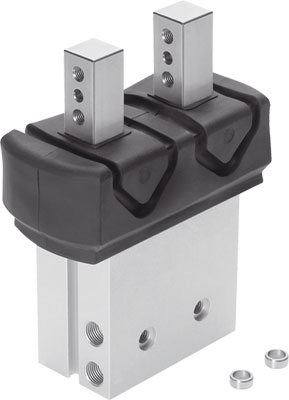

pince à serrage parallèle HGP-25-A-B-SSK FESTO 539635
Voir les détails techniques
Références
C2502100009
Web : A700-A140587
Fabricant : 539635
| Degré de protection | IP54 |
| Poids du produit (g) | 737 |
| Conception | Levier |
| Position de montage | indifférent |
| Mode de fixation | Taraudage et douille de centrage, avec trou débouchant et douille de centrage |
| Pression de service (BAR) | 2, 8 |
| Raccord pneumatique | G1/8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température ambiante (°C) | 5, 60 |
| Note sur la matière | sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Note sur le fluide de commande et de pilotage | Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur) |
| Matériau corps | Aluminium, anodisé dur |
| Taille | 25 |
| Détection de position | pour capteurs de proximité |
| Course par mors de pince (MM) | 7.5 |
| Précision d'échange max. (mm) | 0.2 |
| Répétitivité pince (mm) | < 0,04 mm |
| Nombre de mors de pince | 2 |
| Fonction de préhension | Parallèle |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), opening (N) | 370 |
| Total gripping force at 0.6 MPa (6 bar, 87 psi), closing (N) | 340 |
| Fréquence de fonctionnement max. de la pince (Hz) | 4 |
| Min. opening time at 0.6 MPa (6 bar, 87 psi) (ms) | 47 |
| Min. closing time at 0.6 MPa (6 bar, 87 psi) (ms) | 50 |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) opening (N) | 185 |
| Gripping force per gripper jaw at 0.6 MPa (6 bar, 87 psi) closing (N) | 170 |
| Moment d'inertie (kgcm2) | 3.831 |
| Force max. au niveau du mors de pince Fz statique (N) | 240 |
| Moment max. au niveau du mors de pince Mx statique (Nm) | 11 |
| Moment max. au niveau du mors de pince My statique (Nm) | 11 |
| Moment max. au niveau du mors de pince Mz statique (Nm) | 11 |
| Masse maxi par doigt de pince externe (g) | 80 |
| Matériau capuchon d'obturation | TPV |
| Matériau mors de pince | Acier fortement allié |
| Série | HGP |
| Type de produit | Pince à serrage parallèle |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
Produits similaires
|
|
Taille | Pression de service (BAR) | Connexion électrique | Raccord pneumatique | Course par mors de pince (MM) | Détection de position | Mode de fonctionnement | Masse maxi par doigt de pince externe (g) | Course réglable par mors (mm) |
|---|---|---|---|---|---|---|---|---|---|
DHPC-10-A-B Pince à serrage parallèle FESTO 8116756
A700-D071031
Référence web : A700-D071031 Référence fabricant : 8116756 |
10
|
2, 8
|
M3
|
2
|
pour capteurs de proximité
|
à double effet
|
120
|
||
DHPC-10-A-B-1 Pince à serrage parallèle FESTO 8116757
A700-D071032
Référence web : A700-D071032 Référence fabricant : 8116757 |
10
|
2, 8
|
M3
|
2
|
pour capteurs de proximité
|
à double effet
|
120
|
||
DHPC-10-A-B-2 Pince à serrage parallèle FESTO 8116758
A700-D071033
Référence web : A700-D071033 Référence fabricant : 8116758 |
10
|
2, 8
|
M3
|
2
|
pour capteurs de proximité
|
à double effet
|
120
|
||
DHPC-10-A-NC-S Pince à serrage parallèle FESTO 8116765
H2502100227
Référence : H2502100227 Référence web : A700-A654295 Référence fabricant : 8116765 |
10
|
3.5, 8
|
M3
|
2
|
pour capteurs de proximité
|
fermé, à simple effet
|
120
|
||
DHPC-10-A-NC-S-1 Pince à serrage parallèle FESTO 8116766
A700-D071034
Référence web : A700-D071034 Référence fabricant : 8116766 |
10
|
3.5, 8
|
M3
|
2
|
pour capteurs de proximité
|
fermé, à simple effet
|
120
|
||
DHPC-10-A-NC-S-2 Pince à serrage parallèle FESTO 8116767
A700-D071035
Référence web : A700-D071035 Référence fabricant : 8116767 |
10
|
3.5, 8
|
M3
|
2
|
pour capteurs de proximité
|
fermé, à simple effet
|
120
|
||
DHPC-10-A-NO-S Pince à serrage parallèle FESTO 8116759
A700-D071039
Référence web : A700-D071039 Référence fabricant : 8116759 |
10
|
3.5, 8
|
M3
|
2
|
pour capteurs de proximité
|
ouvert, à simple effet
|
120
|
||
DHPC-10-A-NO-S-1 Pince à serrage parallèle FESTO 8116760
A700-D071040
Référence web : A700-D071040 Référence fabricant : 8116760 |
10
|
3.5, 8
|
M3
|
2
|
pour capteurs de proximité
|
ouvert, à simple effet
|
120
|
||
DHPC-10-A-NO-S-2 Pince à serrage parallèle FESTO 8116761
A700-D071041
Référence web : A700-D071041 Référence fabricant : 8116761 |
10
|
3.5, 8
|
M3
|
2
|
pour capteurs de proximité
|
ouvert, à simple effet
|
120
|
||
DHPC-10-A-S Pince à serrage parallèle FESTO 8116753
H2502100267
Référence : H2502100267 Référence web : A700-D071045 Référence fabricant : 8116753 |
10
|
2, 8
|
M3
|
2
|
pour capteurs de proximité
|
à double effet
|
120
|
