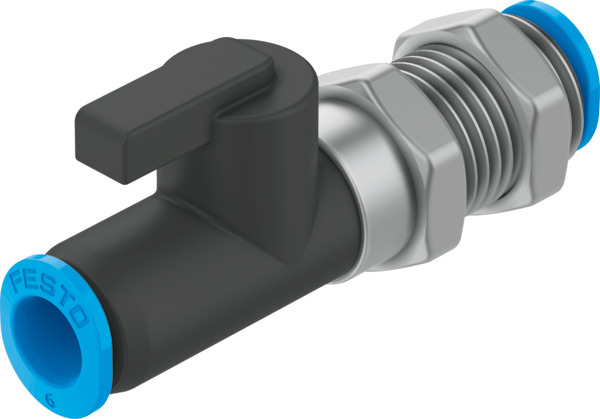

QHS-QS-6 Robinet à boisseau sphérique FESTO 153485
Voir les documents
Voir les détails techniques
Références
Web : A700-D077860
Fabricant : 153485
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Robinet à boisseau sphérique QHS-QS-6 avec raccord instantané QS. Fonction de distributeur=2/2 bistable, Raccord pneumatique 1=QS-6, Raccord pneumatique 2=QS-6, Mode d'actionnement=manuel, Mode de fixation=avec contre-écrou
| Température ambiante (GC) | 0, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Symbole | 991458 |
| Structure de construction | Vanne à boisseau sphérique |
| Mode d'actionnement | manuel |
| Principe d'étanchéité | mou (joint) |
| Mode de fixation | avec contre-écrou |
| Diamètre nominal (MM) | 4 |
| Fonction de distributeur | 2/2 bistable |
| Pression de service (BAR) | -1, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 528 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | QS-6 |
| Raccord pneumatique 2 | QS-6 |
| Série | QHS |
| Type de produit | Robinet à boisseau sphérique |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
