QS-1/2-5/8-U Raccord enfichable FESTO 190682
Référence web : A700-D093290
Référence fabricant : 190682
Référence fabricant : 190682

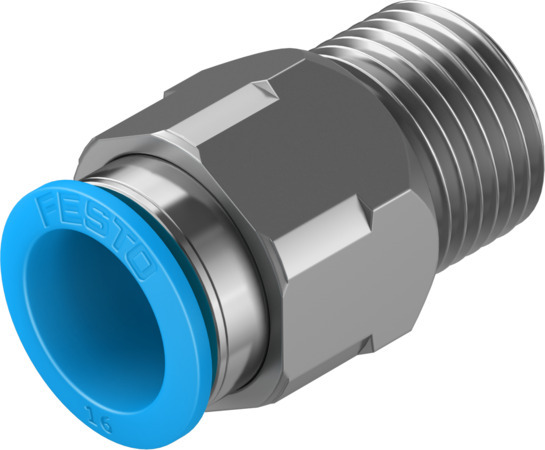

QS-1/2-5/8-U Raccord enfichable
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Raccord enfichable QS-1/2-5/8-U Raccord enfichable QS-1/2-5/8-U Forme droite; Avec six pans extérieur; Filetage NPT 1/2; Pour tuyau de Ø extérieur de 5/8 in; Quantité par paquet 1 unité
Documentations techniques
Fiches technique
Détails techniques
| Température ambiante (GC) | -10, 60 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Laiton, Nickelé |
| Structure de construction | Principe Push-pull |
| Position de montage | Indifférente |
| Mode de fixation | Six pans extérieurs 1 |
| Diamètre nominal (MM) | 13 |
| Fluide de service | Air comprimé selon ISO 8573-1:2010 [7:-:-] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Raccord pneumatique 1 | Filetage NPT 1/2 |
| Raccord pneumatique 2 | pour tuyau de Ø extérieur 5/8" |
| Pression de service sur la plage de température totale (PSI) | -0,095, -0,95, -13,775, 1, 10, 145 |
| Taille | Standard |
| Type d'étanchéité sur le tourillon vissé | Revêtement |
| Modèle | forme droite |
| Taille de fût | 1 |
| Couple de serrage max. (NM) | 30 |
| Classification maritime | Voir certificat |
| Matériau du joint de tuyau | NBR |
| Température ambiante (Fahrenheit) (FA) | 14, 140 |
| Couleur de la bague de démontage | gris |
| Matériau de la bague de démontage | POM |
| Matériau collier de serrage | Acier inoxydable fortement allié |
| Série | QS |
