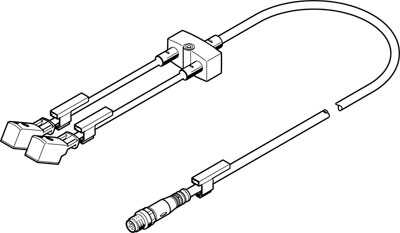

répartiteur NEDY-L2R1-V1-Z4W2Z-U-0.3L-M8G4-5R

répartiteur NEDY-L2R1-V1-Z4W2Z-U-0.3L-M8G4-5R FESTO 8035790

Voir les détails techniques

Références

Web : A700-D076782

Fabricant : 8035790

Fin de commercialisation
Produit remplacé

Détails techniques

Degré de protection	IP65
Poids du produit (g)	151
Conception	Répartiteur en Y avec câble des deux côtés
Mode de fixation	avec accessoires, avec trou débouchant pour vis M2
Température ambiante (°C)	-10, 50
Note sur la matière	Conforme RoHS, sans cuivre ni PTFE
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Marque CE (voir déclaration de conformité)	Selon la directive 2011/65/UE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques, selon la directive européenne CEM
Température de stockage (°C)	-10, 50
Matériau joints	NBR, TPE-O
Matériau corps	PA, TPE-U(PUR)
Agrément	RCM Mark
Selon la norme	EN 61076-2-104
Plage de tension de service CC (V)	20.4, 27.6
Intensité maximale admissible à 40 °C (A)	1
Résistance aux tensions transitoires (kV)	0.8
Degré d'encrassement	3
Matériau contacts à fiche	Alliage de cuivre doré, Alliage de cuivre, étamé
Connexion électrique 1, modèle	rond
Connexion électrique 1, type de connexion	Connecteur mâle
Raccordement électrique 1, technologie de connexion	M8x1, codage A selon EN 61076-2-104
Connexion électrique 1, nombre de pôles/fils	4
Raccordement électrique 2, technologie de connexion	Plan de pose ZC, vis métrique
Section nominale de conducteur (mm2)	0.25
Couleur boîtier	noir
Matériau gaine du câble	TPE-U(PUR)
Désignation du câble	avec porte-étiquette
Connexion électrique 1, fonction	Côté commande
Connexion électrique 1, départ de câble	Droit
Connexion électrique 1, pôles/fils connectés	3
Connexion électrique 2, fonction	Côté appareils de terrain
Connexion électrique 2, type de connexion	2x Connecteur
Connexion électrique 2, nombre de pôles/fils	2
Connexion électrique 2, pôles/fils connectés	2
Caractéristique du câble	Chaîne porte-câble + robot
Température ambiante pour câble non posés à demeure (°C)	-5, 50
Couleur de la gaine de câble	gris
Conditions de test, conduite	Chaîne porte-câbles : 5 millions de cycle, rayon de courbure 28 mm, Conditions de test sur demande, Résistance à la torsion : > 300 000 cycles, ± 270°/0,1 m, Résistance à la torsion selon la norme Festo
Fonctions additionnelles	Réduction du courant de maintien
Connexion électrique 2, modèle	en angle
Connexion électrique 2, départ de câble	coudé
Indication de l'état du signal	LED jaune
Type de répartiteur	2 en 1
Longueur de câble 1 (M)	5
Longueur de câble 2 (M)	0.3
Remarque sur la température ambiante	-10 - 40 °C en cas de fixation par trou débouchant
Diamètre de câble 1 (mm)	3.8
Diamètre de câble 2 (mm)	2.9
Rayon de courbure minimal sous mouvements libres 1 (mm)	39
Rayon de courbure minimal sous mouvements libres 2 (mm)	30
Matériau douille filetée	Laiton nickelé
Note concernant les caractéristiques du câble	Côté appareils de terrain : standard
Note concernant les conditions de test des câbles	Pour câbles standard : chaîne porte-câbles : 1,5 millions de cycles, rayon de courbure de 75 mm, résistance aux flexions alternées : selon norme Festo, spécifications de contrôle sur demande
Série	NEDY
Type de produit	Répartiteur
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
