SIM-M12-8GD-25-PU Câble à connecteur femelle FESTO 5105633
Voir les documents
Voir les détails techniques
Références
Web : A700-D067607
Fabricant : 5105633
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.

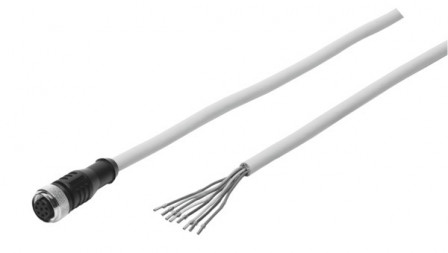

Câble à connecteur femelle SIM-M12-8GD-25-PU Câble à connecteur femelle SIM-M12-8GD-25-PU Connecteur femelle M12 (codage A); Droit; 8 pôles/fils; Câble TPE-U(PUR); Standard; Blindé; 25 m; 0,25 mm²; Extrémité nue; 8 pôles/fils
| Degré de protection | IP67 |
| Température ambiante (GC) | -25, 80 |
| Conformité PWIS | VDMA24364-B2-L |
| Matériau du boîtier | TPE-U(PUR) |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Matériau joints d'étanchéité | NBR |
| Conforme à la norme | EN 61076-2-101 |
| Plage de tension de service CC (V) | 0, 30 |
| Plage de tension de service CA (V) | 0, 30 |
| Intensité maximale admissible à 40 °C (A) | 2 |
| Résistance à la tension de choc (KV) | 0,8 |
| Degré d'encrassement | 3 |
| Matériau des contacts à fiche | Alliage de cuivre doré |
| Raccord électrique 1, connectique | M12x1 codage A selon EN 61076-2-101 |
| Longueur de câble (M) | 25 |
| Matériau de gaine du câble | TPE-U(PUR) |
| Diamètre de câble (MM) | 6.3 |
| Désignation du câble | sans porte-étiquette |
| Raccord électrique 1, fonction | Côté appareils de terrain |
| Raccord électrique 1, conception | ronde |
| Raccord électrique 1, type de raccord | Connecteur femelle |
| Raccord électrique 1, départ de câble | droit |
| Raccord électrique 1, nombre de pôles/fils | 8 |
| Raccord électrique 1, pôles/fils connectés | 8 |
| Raccord électrique 1, schéma de câblage | 992265 |
| Raccord électrique 2, fonction | Côté commande |
| Raccord électrique 2, type de connexion | Câble |
| Raccord électrique 2, technologie de raccordement | extrémité nue |
| Raccord électrique 2, nombre de pôles/fils | 8 |
| Raccord électrique 2, pôles/fils connectés | 8 |
| Blindage | oui |
| Caractéristiques des câbles | Standard |
| Rayon de courbure, câblage mobile (MM) | 66 |
| Composition du câble | 8 x 0,25 mm² |
| Section nominale du fil (I2) | 0,25 |
| Extrémités de fils | Étamé |
| Note sur le degré de protection | à l'état monté |
| Température ambiante en cas de pose mobile du câble (GC) | -5, 80 |
| Couleur de gaine de câble | Gris |
| Matériau de gaine isolante | PP |
| Raccord électrique 1, type de fixation | Verrouillage par vis, orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage à vis pivotant/non pivotant |
| Tolérance diamètre de câble | ± 0,2 mm |
| Matériau de verrouillage à vis | Laiton, chromé |
| Rayon de courbure, câblage fixe (MM) | 32 |
| Note sur le niveau de pollution | À l’état monté |
| Série | SIM |
| Type de produit | Câble à connecteur femelle |
