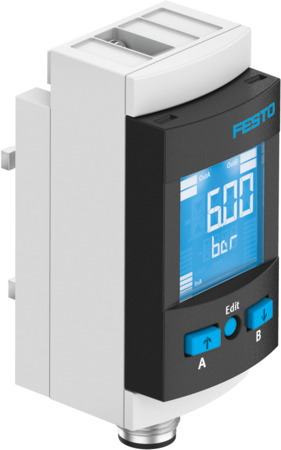

SPAU-P10R-MS4-F-L-PNLK-PNVBA-M8D Capteur de pression FESTO 8035302
Voir les documents
Voir les détails techniques
Références
H2503400403
Web : A700-A532522
Fabricant : 8035302
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Marquage CE (voir la déclaration de conformité) | Selon directive européenne CEM, Selon la directive européenne RoHS |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK RoHS, selon les prescriptions UK pour la CEM |
| Symbole | 995410 |
| Position de montage | indifférent |
| Mode de fixation | sur unité de conditionnement |
| Raccord pneumatique | Flasque |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4], Gaz inertes |
| Température du fluide (GC) | 0, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 2 - Effets de corrosion moyens |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible |
| Certification | RCM Mark, c UL us - Listed (OL) |
| Plage de tension de service CC (V) | 20, 30 |
| Valeur mesurée | Pression relative |
| Méthode de mesure | Capteur de pression piézorésistif |
| Fonction des éléments de commutation | Contact NO/NF commutable |
| Courant de sortie max. (MA) | 100 |
| Plage de réglage des valeurs de seuil (%) | 0, 100 |
| matériaux en contact avec le fluide | FPM, Polyamide renforcé |
| Sortie de commutation | 2 x PNP ou 2 x NPN commutable |
| Fonction de commutation | programmable |
| Raccord électrique 1, connectique | M8x1 codage A selon EN 61076-2-104 |
| Possibilités de réglage | IO-Link, Teach-In, via écran et touches |
| Protocole | IO-Link |
| Marquage KC | KC-CEM |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| IO-Link®, classe de port | A |
| IO-Link®, version du protocole | Appareil V 1.1 |
| IO-Link®, mode de communication | COM2 (38,4 kbaud) |
| IO-Link®, largeur des données de process IN | 2 octets |
| IO-Link®, durée de cycle minimale | 3 ms |
| Raccord électrique 1, type de raccord | Connecteur mâle |
| Raccord électrique 1, nombre de pôles/fils | 4 |
| Raccord électrique 1, schéma de câblage | 991171 |
| Résistance aux courts-circuits | oui |
| Raccord électrique 1, type de fixation | non orientable |
| Connexion électrique 1, type de fixation compatible | Compatible avec le verrouillage par encliquetage, Compatible avec le verrouillage à vis pivotant |
| Sortie analogique | 0 - 10 V, 1 - 5 V, 4 - 20 mA |
| Résistance de charge max. de la sortie courant (OHM) | 500 |
| IO-Link®, profilé | Profil capteur intelligent |
| IO-Link®, classes de fonction | Canal de données binaires (BDC), Diagnostic, Identification, Teach channel, Variable données de process (PDV) |
| IO-Link®, assistance mode SIO | Oui |
| IO-Link®, contenu des données de traitement IN | 14 bits PDV (valeur de mesure de pression), BDC 2 bits (surveillance de la pression) |
| IO-Link®, largeur des données des opérations OUT | 0 octet |
| Type d'affichage | LCD rétro-éclairé |
| Plage de réglage de l’hystérésis (%) | 0, 90 |
| Répétabilité en ± %pleine échelle (YUQ) | 0,3 |
| Unité(s) pouvant être représentée(s) | MPa, bar, inH2O, inHg, kPa, kgf/cm², mmHg, psi |
| Plage de mesure de la pression, valeur initiale (PSI) | 0 |
| Plage de mesure de la pression, valeur finale (PSI) | 1, 10, 145 |
| Précision en ± % PE (YUQ) | 1,5 |
| Pression de surcharge (PSI) | 1,5, 15, 217,5 |
| Coefficient de température en ± %FS/K (YUP) | 0,05 |
| Protection contre les manipulations | IO-Link, PIN-Code |
| IO-Link®, mémoire de données requise (KB) | 500 |
| Résistance de charge min. de sortie de tension (KOH) | 10 |
| Temps de montée (MS) | 3 |
| Résolution ADC (BIT) | 12 |
| Type de produit | Capteur de pression |
| Série | SPAU |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
