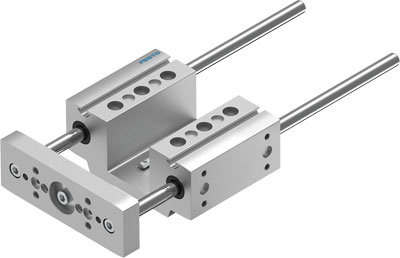

unité de guidage EAGF-P1-KF-25-150 FESTO 3192947
Voir les documents
Voir les détails techniques
Références
Web : A700-D072521
Fabricant : 3192947
Documents
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Degré de protection | IP40 |
| Conception | Guidage |
| Position de montage | indifférent |
| Mode de fixation | taraudé |
| Température ambiante (°C) | 0, 50 |
| Note sur la matière | Conforme RoHS, sans cuivre ni PTFE |
| Classe de résistance à la corrosion KBK | 1 - Faibles effets de corrosion |
| Matériau corps | Alliage d'aluminium, anodisé |
| Taille | 25 |
| Course (MM) | 150 |
| Guidage | Patin à billes |
| Jeu axial (µm) | 0 |
| Accélération max. (m/s2) | 25 |
| Vitesse max. (m/s) | 1 |
| Masse en mouvement à 0 mm de course (g) | 300 |
| Poids supplémentaire par 10 mm de course (g) | 12 |
| Poids de base à 0 mm de course (g) | 1080 |
| Masse supplémentaire par 10 mm de course (g) | 12 |
| Moment max. Mx (Nm) | 15 |
| Moment max. My (Nm) | 10 |
| Moment max. Mz (Nm) | 10 |
| Force max. Fy (N) | 320 |
| Force max. Fy statique (N) | 415 |
| Force max. Fz (N) | 320 |
| Force max. Fz statique (N) | 415 |
| Moment max. Mx statique (Nm) | 19 |
| Moment max. My statique (Nm) | 12 |
| Moment max. Mz statique (Nm) | 12 |
| Force de déplacement (N) | 4 |
| Matériau élément de guidage | Acier traité, chromage dur |
| Matériau plaque étrier | Alliage d'aluminium, anodisé |
| Centre de gravité de la masse déplacée pour 0 mm de course (mm) | 30 |
| Centre de gravité additionnel de la masse déplacée pour 10 mm de course (mm) | 4.5 |
| Série | EAGF |
| Type de produit | Unité de guidage |
| Obsolète | 1 |
Ce produit m'intéresse
Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
