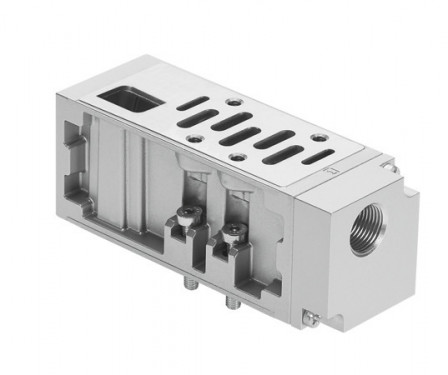

VABF-S1-1-P1A3-G38 Plaque d'alimentation verticale FESTO 549100
Référence web : A700-D093943
Référence fabricant : 549100
Référence fabricant : 549100
VABF-S1-1-P1A3-G38 Plaque d'alimentation verticale
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Description
Plaque d'alimentation verticale VABF-S1-1-P1A3-G38 Plaque d'alimentation verticale VABF-S1-1-P1A3-G38
Documentations techniques
Fiches technique
Détails techniques
| Degré de protection | IP65, NEMA 4 |
| Température ambiante (GC) | -5, 50 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression |
| Marquage CE (voir la déclaration de conformité) | Selon la directive européenne sur les réservoirs sous pression simples |
| Marquage UKCA (voir la déclaration de conformité) | selon les prescriptions UK pour les équipements électriques |
| Symbole | 991883 |
| Position de montage | indifférent |
| Pression de service (BAR) | -0.9, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Débit nominal normal (normalisé selon DIN 1343) (L2) | 1300 |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Largeur (MM) | 42 |
| Selon la norme | ISO 5599-1 |
| Type de fixation pour superposition | sur embase juxtaposable, sur embase pour montage individuel |
| Superposition pneumatique | Alimentation air comprimé alternative pour 1 |
| Série | VABF |
| Type de produit | Plaque d'alimentation verticale |
