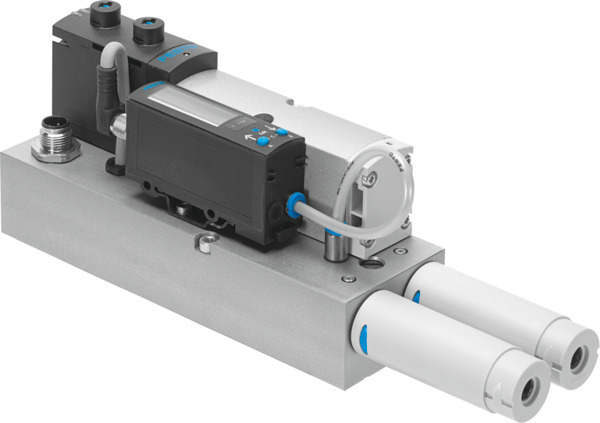

VABF-S4-1-V2B1-C-VH-20 Bloc pour vide FESTO 571425
Voir les documents
Voir les détails techniques
Références
Web : A700-D079003
Fabricant : 571425
Documents
Fiches technique
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Bloc pour vide VABF-S4-1-V2B1-C-VH-20 Bloc pour vide VABF-S4-1-V2B1-C-VH-20
| Degré de protection | IP65 |
| Température ambiante (GC) | 0, 50 |
| Conformité PWIS | VDMA24364-Zone III |
| Matériau du boîtier | Alliage d'aluminium corroyé |
| Symbole | 995768 |
| Structure de construction | non modulaire |
| Position de montage | indifférent |
| Mode de fixation | sur embase |
| Fonction de distributeur | 5/3, sous pression |
| Pression de service (BAR) | 4, 8 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | 0, 50 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 0 - Aucun effet de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié impossible |
| Raccord pneumatique 1 | Embase de 26 mm selon ISO 15407-2 |
| Raccord pneumatique 3 | Embase de taille 26 mm selon ISO 15407-2 |
| Matériau joints d'étanchéité | NBR |
| Commande manuelle auxiliaire | Monostable, bistable, couvert |
| Caractéristiques de bobine | 24 V DC : 1,3 W |
| Facteur de marche | 100% |
| Plage de tension de service CC (V) | 21.6, 26.4 |
| Matériau des contacts à fiche | Doré, Laiton |
| Valeur mesurée | Pression relative |
| Fonction des éléments de commutation | Contact NO |
| Courant de sortie max. (MA) | 50 |
| Plage de réglage des valeurs de seuil (BAR) | -0,999, 0 |
| Matériau de vis | Acier, Galvanisé |
| Matériau du hublot de contrôle | PA |
| Niveau de pression sonore (DBA) | 78 |
| Fonction de commutation | Comparateur de seuil |
| Pression de service nominale (BAR) | 6 |
| Protection contre l'inversion de polarité | Pour tous les raccords électriques |
| Diamètre nominal de la buse Laval (MM) | 2 |
| Caractéristique de l’éjecteur | Standard, vide élevé |
| Principe de mesure | piézorésistif |
| Chute de tension (V) | <= 1,5 V |
| Résistance aux courts-circuits | oui |
| Résistance aux surcharges | disponible |
| Plage de mesure de la pression (BAR) | -1, 0 |
| Intensité à vide (MA) | 50, 150 |
| Circuit de protection inductif | adapté aux bobines MZ, MY, ME |
| Matériau du boîtier de connecteur | Nickelé, Zinc moulé sous pression |
| Type de construction du silencieux | ouvert |
| Fonction intégrée | Clapet anti-retour, Distributeur d'impulsions d'éjection, électrique, Distributeur de mise en circuit, électrique, Fonction économie d'air, électrique, Limiteur de débit, Silencieux ouvert, vacuostat |
| Plage de réglage de l’hystérésis (BAR) | -0,9, 0 |
| Précision en ± % PE (YUQ) | 3 |
| Matériau clavier | TPE-U |
| Série | VABF |
| Type de produit | Bloc pour vide |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
