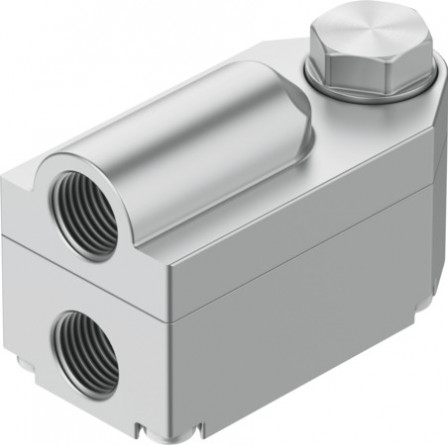

VBQF-D-G14-E Soupape d'échappement rapide FESTO 548003
Voir les documents
Voir les détails techniques
Références
Web : A700-D079559
Fabricant : 548003
Documents
Fiches technique
Catalogue
Vous devez être connecté(e) pour consulter ou télécharger ce document.
Vous devez être connecté(e) pour consulter ou télécharger ce document.
| Température ambiante (GC) | -20, 80 |
| Conformité PWIS | VDMA24364-B1/B2-L |
| Matériau du boîtier | Aluminium moulé sous pression, Zinc moulé sous pression |
| Symbole | 991459 |
| Position de montage | indifférent |
| Mode de fixation | vissable |
| Diamètre nominal (MM) | 7 |
| Fonction de distributeur | Echappement rapide |
| Pression de service (BAR) | 0.5, 10 |
| Fluide de service | Air comprimé selon ISO8573-1:2010 [7:4:4] |
| Température du fluide (GC) | -20, 80 |
| Note sur le matériau | Conforme à RoHS |
| Classe de protection anticorrosion CRC | 1 - faibles effets de corrosion |
| Remarque sur le fluide d'exploitation/commande | Fonctionnement lubrifié possible (requis pour la suite du fonctionnement) |
| Raccord pneumatique 1 | G1/4 |
| Raccord pneumatique 2 | G1/4 |
| Raccord pneumatique 3 | G1/4 |
| Matériau joints d'étanchéité | NBR |
| Classe de salle blanche | Classe 4 selon ISO 14644-1 |
| 787947cbf97de0e6335c572b86eced8a_L2 | 1500 |
| 2945418597656a1da7ad0226a9b2f237_L2 | 960 |
| Débit normal, échappement 6 -> 0 bar (L2) | 2500 |
| Série | VBQF |
| Type de produit | Soupape d'échappement rapide |
Sur commande
Afin de pouvoir commander, vous devez vous connecter ou créer un compte.
Se connecter pour commander
Demande de devis
