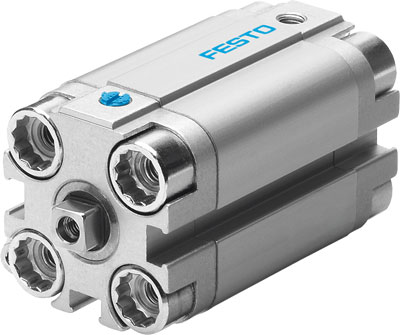

vérin compact AEVULQ-16-5-P-A

vérin compact AEVULQ-16-5-P-A FESTO 157027

Voir les détails techniques

Références

Web : A700-D068258

Fabricant : 157027

Fin de commercialisation
Produit remplacé

Détails techniques

Conception	Piston, Tige de piston
Position de montage	indifférent
Mode de fixation	au choix :, avec accessoires, à trou débouchant
Pression de service (BAR)	1.3, 10
Raccord pneumatique	M5
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau couvercle	Alliage d'aluminium
Course (MM)	5
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	en poussée, à simple effet
Matériau tige de piston	Acier fortement allié inoxydable
Diamètre de piston	16 mm
Anti-rotation/guidage	Tige de piston carrée
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)	111
Extrémité de tige de piston	Taraudage
Masse en mouvement à 0 mm de course (g)	12
Poids supplémentaire par 10 mm de course (g)	15
Poids de base à 0 mm de course (g)	89
Masse supplémentaire par 10 mm de course (g)	4
Matériau corps de vérin	Alliage d'aluminium
Variantes	Tige de piston sur 1 côté
Energie d'impact en fin de course (J)	0.1
Matériau vis à embase	Acier fortement allié inoxydable
Matériau joints dynamiques	NBR, TPE-U(PU)
Série	AEVULQ
Type de produit	Vérin compact
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.
