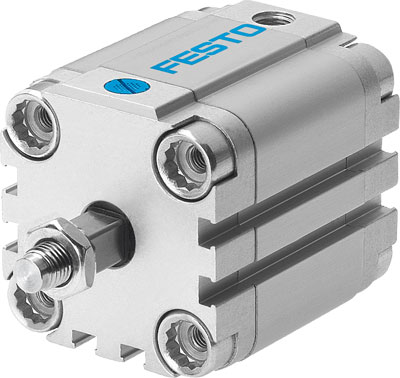

vérin compact AEVULQ-50-10-A-P-A

vérin compact AEVULQ-50-10-A-P-A FESTO 157098

Voir les détails techniques

Références

Web : A700-D068296

Fabricant : 157098

Fin de commercialisation
Produit remplacé

Détails techniques

Conception	Piston, Tige de piston
Position de montage	indifférent
Mode de fixation	au choix :, avec accessoires, à trou débouchant
Pression de service (BAR)	0.8, 10
Raccord pneumatique	G1/8
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau couvercle	Alliage d'aluminium
Course (MM)	10
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité
Mode de fonctionnement	en poussée, à simple effet
Matériau tige de piston	Acier fortement allié
Diamètre de piston	50 mm
Anti-rotation/guidage	Tige de piston carrée
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)	1121
Extrémité de tige de piston	Filetage
Masse en mouvement à 0 mm de course (g)	112
Poids supplémentaire par 10 mm de course (g)	72
Poids de base à 0 mm de course (g)	560
Masse supplémentaire par 10 mm de course (g)	16
Matériau corps de vérin	Alliage d'aluminium
Variantes	Tige de piston sur 1 côté
Energie d'impact en fin de course (J)	0.64
Matériau vis à embase	Acier zingué
Matériau joints dynamiques	NBR, TPE-U(PU)
Série	AEVULQ
Type de produit	Vérin compact
Obsolète	1

Ce produit m'intéresse

Cet article n'est plus disponible à la vente. Vous pouvez nous contacter pour trouver un article équivalent.

Produits similaires

Produit	Matériau vis à embase	Série	Course (MM)	Mode de fixation	Raccord pneumatique	Fluide de service	Amortissement	Détection de position	Mode de fonctionnement	Type de produit	Matériau tige de piston	Ø du piston
ADVU-125-10-A-P-A Vérin compact FESTO 175762 H2505700543 Référence : H2505700543 Référence web : A700-A140321 Référence fabricant : 175762 Détails	Acier zingué	ADVU	10	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-10-P-A Vérin compact FESTO 175750 H2505700638 Référence : H2505700638 Référence web : A700-A146654 Référence fabricant : 175750 Détails	Acier zingué	ADVU	10	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-15-A-P-A Vérin compact FESTO 175763 H2505704185 Référence : H2505704185 Référence web : A700-A374013 Référence fabricant : 175763 Détails	Acier zingué	ADVU	15	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-15-P-A Vérin compact FESTO 175751 H2505704184 Référence : H2505704184 Référence web : A700-A374012 Référence fabricant : 175751 Détails	Acier zingué	ADVU	15	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-20-A-P-A Vérin compact FESTO 175764 H2505701525 Référence : H2505701525 Référence web : A700-A205359 Référence fabricant : 175764 Détails	Acier zingué	ADVU	20	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-20-P-A Vérin compact FESTO 175752 A700-D068007 Référence web : A700-D068007 Référence fabricant : 175752 Détails	Acier zingué	ADVU	20	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-25-A-P-A Vérin compact FESTO 175765 A700-D068008 Référence web : A700-D068008 Référence fabricant : 175765 Détails	Acier zingué	ADVU	25	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-25-P-A Vérin compact FESTO 175753 H2505700922 Référence : H2505700922 Référence web : A700-A168244 Référence fabricant : 175753 Détails	Acier zingué	ADVU	25	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-30-A-P-A Vérin compact FESTO 175766 C2505700733 Référence : C2505700733 Référence web : A700-A190958 Référence fabricant : 175766 Détails	Acier zingué	ADVU	30	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
ADVU-125-30-P-A Vérin compact FESTO 175754 C2505700734 Référence : C2505700734 Référence web : A700-A190961 Référence fabricant : 175754 Détails	Acier zingué	ADVU	30	au choix :, avec accessoires, à trou débouchant	G1/4	Air comprimé selon ISO8573-1:2010 [7:4:4]	P : Bagues/plaques d'amortissement élastiques des deux côtés	pour capteurs de proximité	à double effet	Vérin compact	Acier fortement allié	125 mm
