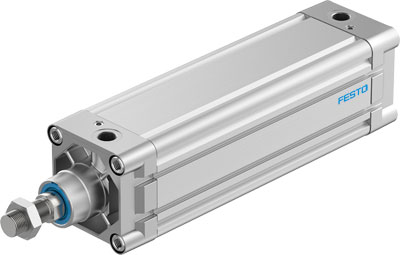

vérin normalisé DNC-125-125-PPV-A

vérin normalisé DNC-125-125-PPV-A FESTO 163502

Voir les documents Voir les détails techniques

Références

H2505700074

Web : A700-A110025

Fabricant : 163502

Documents

Détails techniques

Conception	Piston, Tige de piston, Tube profilé
Position de montage	indifférent
Mode de fixation	avec accessoires, taraudé
Pression de service (BAR)	0.6, 10
Raccord pneumatique	G1/2
Fluide de service	Air comprimé selon ISO8573-1:2010 [7:4:4]
Température ambiante (°C)	-20, 80
Note sur la matière	Conforme RoHS
Classe de résistance à la corrosion KBK	2 - Effets de corrosion moyens
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification possible (nécessaire pour un fonctionnement ultérieur)
Matériau joints	TPE-U(PU)
Conforme à la norme	ISO 15552
Matériau couvercle	Aluminium moulé sous pression, revêtu
Pression de service MPa (MPa)	0.06, 1
Course (MM)	125
Amortissement	PPV : amortissement pneumatique réglable des deux côtés
Détection de position	pour capteurs de proximité
Longueur d'amortissement (mm)	42
Mode de fonctionnement	à double effet
Matériau tige de piston	Acier fortement allié
Classification maritime	Voir certificat
Diamètre de piston	125 mm
Theoretical force at 0.6 MPa (6 bar, 87 psi), advance (N)	7363
Filetage de tige de piston	M27x2
Extrémité de tige de piston	Filetage
Masse en mouvement à 0 mm de course (g)	2809
Poids supplémentaire par 10 mm de course (g)	168
Poids de base à 0 mm de course (g)	6771
Masse supplémentaire par 10 mm de course (g)	63
Matériau corps de vérin	Alliage d'aluminium, anodisé lisse
Variantes	Tige de piston sur 1 côté
Energie d'impact en fin de course (J)	5
Theoretical force at 0.6 MPa (6 bar, 87 psi), retracting (N)	6881
Série	DNC
Type de produit	Vérin normalisé

+ 1 sous 48/72h

Disponible sous 9 jours

Afin de pouvoir commander, vous devez vous connecter ou créer un compte.

Se connecter pour commander

Demande de devis
