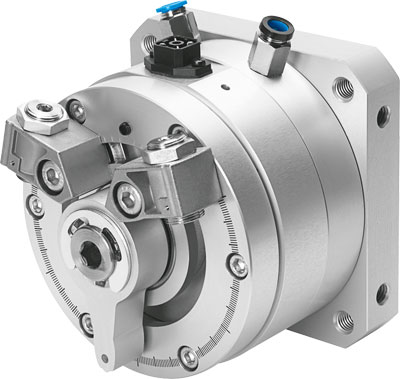

vérin oscillant DSMI-25-270-A-B

vérin oscillant DSMI-25-270-A-B FESTO 561690

Voir les détails techniques

Références

Web : A700-A260419

Fabricant : 561690

Détails techniques

Degré de protection	IP65, selon IEC 60529
Poids du produit (g)	1080
Conception	Arbre d'entraînement sur roulement à billes, Palette oscillante
Mode de fixation	taraudé
Raccord pneumatique	M5
Fluide de service	Air comprimé selon ISO8573-1:2010 [6:4:4]
Température ambiante (°C)	-10, 60
Note sur la matière	sans cuivre ni PTFE
Classe de résistance à la corrosion KBK	0 - Aucun effet de corrosion
Marque CE (voir déclaration de conformité)	selon la directive européenne CEM
Note sur le fluide de commande et de pilotage	Fonctionnement avec lubrification impossible
Matériau corps	Alliage d'aluminium, anodisé
Matériau arbre d'entraînement	Acier, nickelé
Amortissement	P : Bagues/plaques d'amortissement élastiques des deux côtés
Détection de position	pour capteurs de proximité, à système de mesure d'angle intégré
Mode de fonctionnement	à double effet
Plage de réglage angle d'oscillation (deg)	0, 270
Angle d'oscillation (deg)	0, 272
Max. swivel frequency at 0.6 MPa (6 bar, 87 psi) (Hz)	2
Force axiale max. (N)	50
Force radiale max. (N)	120
Theoretical torque at 0.6 MPa (6 bar, 87 psi) (Nm)	5
Variations de tension admissibles	< 1 %
Longueur de câble (M)	30
Diamètre de piston	25 mm
Tension de service nominale CC (V)	10
Matériau corps de vérin	Alliage d'aluminium
Energie d'impact en fin de course (J)	0.05
Matériau du corps de connecteur mâle	renforcé PA
Principe de mesure du système de mesure	analogique
Courant de boucle recommandé (µA)	< 1 µA
Courant de boucle max. transitoire (µA)	10000
Vitesse max. de déplacement (deg/s)	2000
Linéarité indépendante	0,0025
Signal de sortie	analogique
Résistance de connexion (kOhm)	5
Tolérance impédance de connexion (%)	20
Tension de service DC max. (V)	42
Consommation de courant max. (mA)	4
Résistance aux vibrations selon DIN/IEC 68 partie 2-6	contrôlé selon niveau de sévérité 2
Résistance permanente au choc selon DIN/IEC 68 partie 2-82	contrôlé selon niveau de sévérité 2
Pression de service positionnement/Soft Stop (bar)	4, 8
Connexion électrique système de mesure de déplacement	à 4 pôles
Réduction de course en fin de course	5 °
Plus petite course de positionnement	15° pour Soft Stop, 5° lors du positionnement
Position de montage Positionnement	indifférent
Position de montage Soft Stop	horizontal
Vitesse de déplacement min. (deg/s)	50
Temps de positionnement typique course courte, horizontal	0,15/0,25 s
Temps de positionnement typique course longue, horizontal	0,35/0,60 s
Moment d'inertie max., horizontal (kgm2)	0.03
Moment d'inertie max., vertical (kgm2)	0.03
Moment d'inertie min., horizontal (kgm2)	0.0015
Moment d'inertie min., vertical (kgm2)	0.0015
Résolution angulaire (deg)	<= 0,1 deg
Répétitivité positionnement	+/- 0,3 deg
Répétitivité en fin de course Soft Stop	< 0,2 deg
Répétitivité en position intermédiaire Soft Stop	+/- 2 deg
Matériau carter du système de mesure	Alliage d'aluminium, anodisé
Matériau levier de butée	Alliage d'aluminium, anodisé
Matériau butée fixe	Acier
Matériau couplage du système de mesure	TPE-U(PU)
Matériau clavette	Acier
Matériau palette oscillante	renforcé PET
Série	DSMI
